Mal sehen, was in einer WS2811-LED drinsteckt :-)
|
|
|

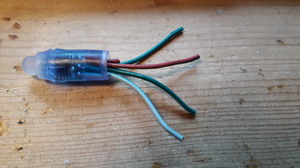

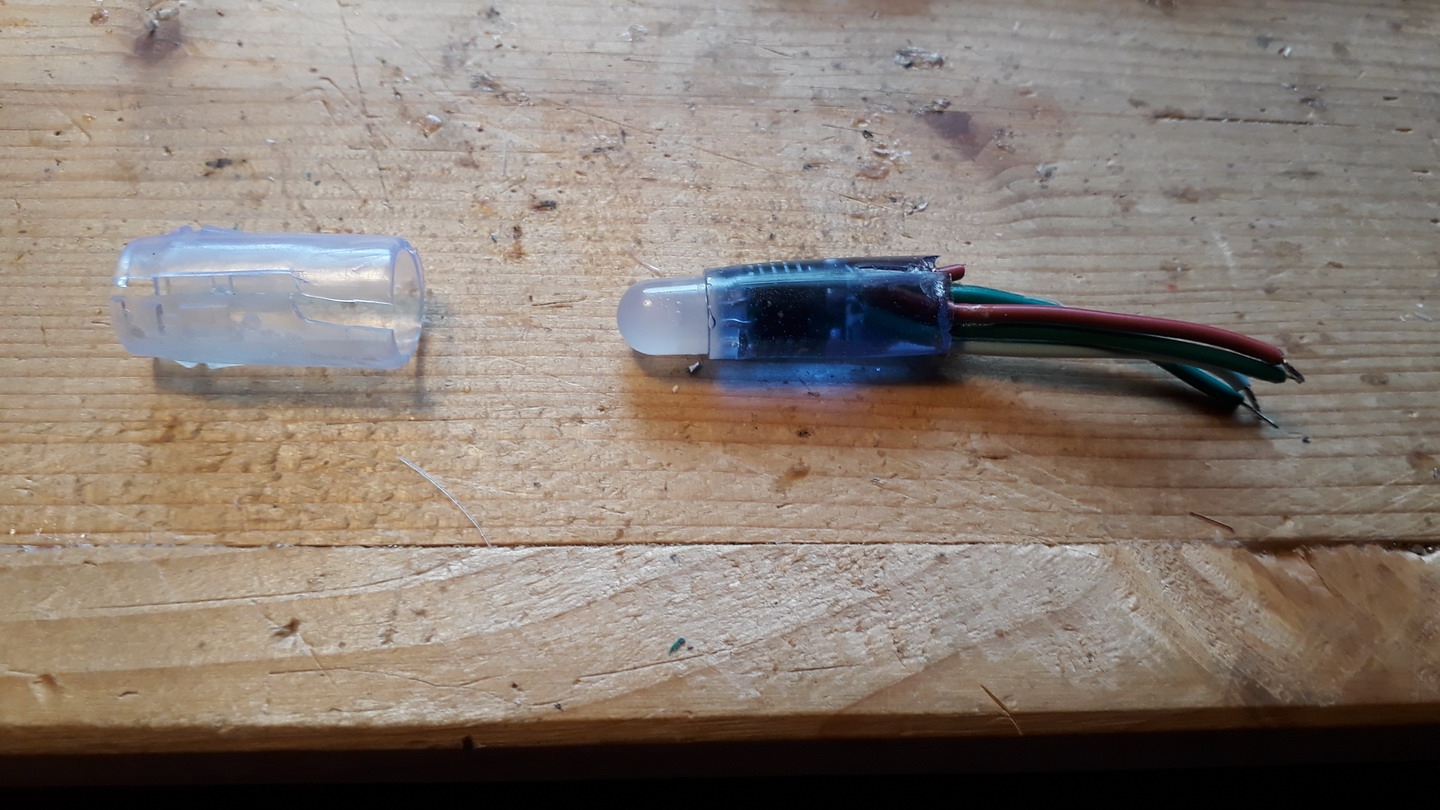

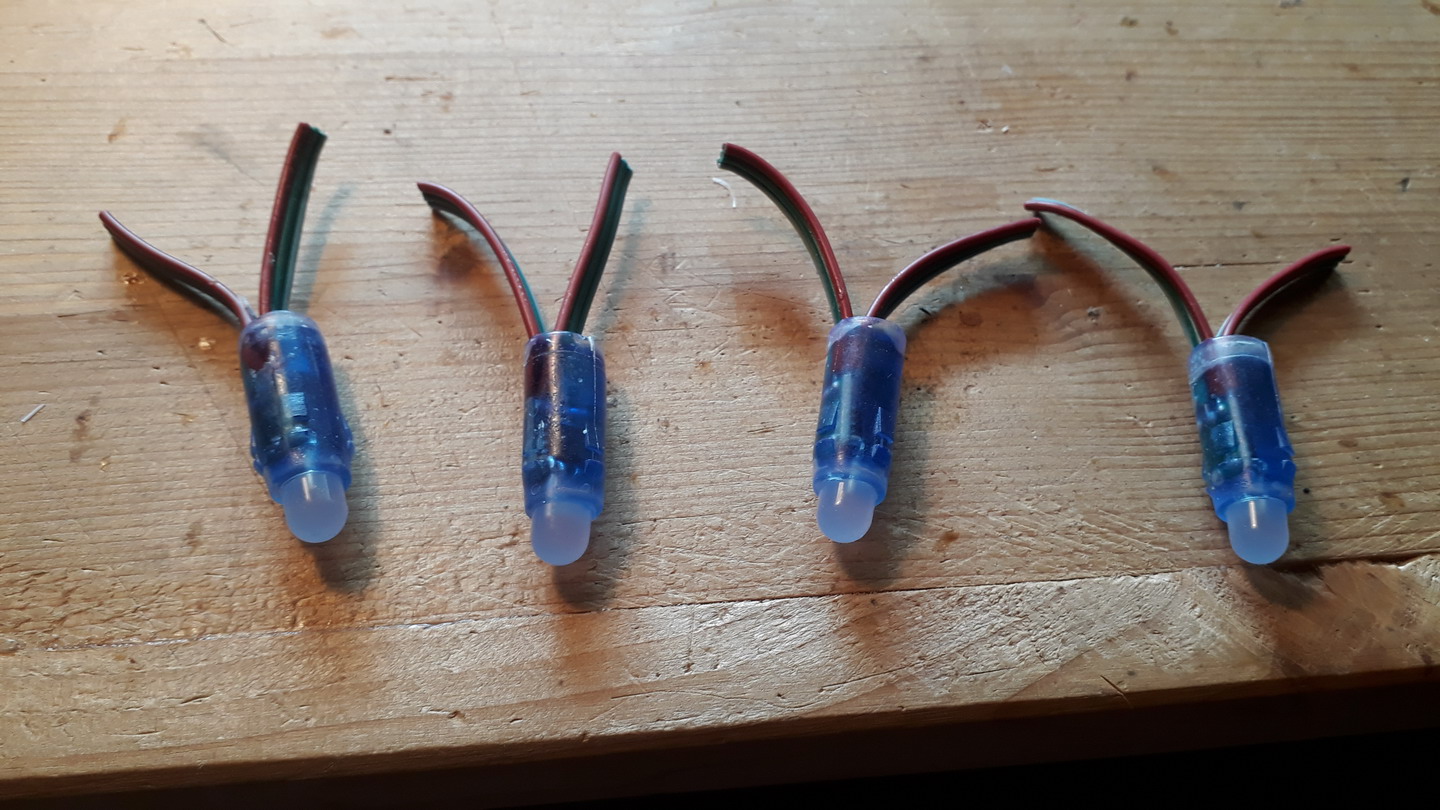

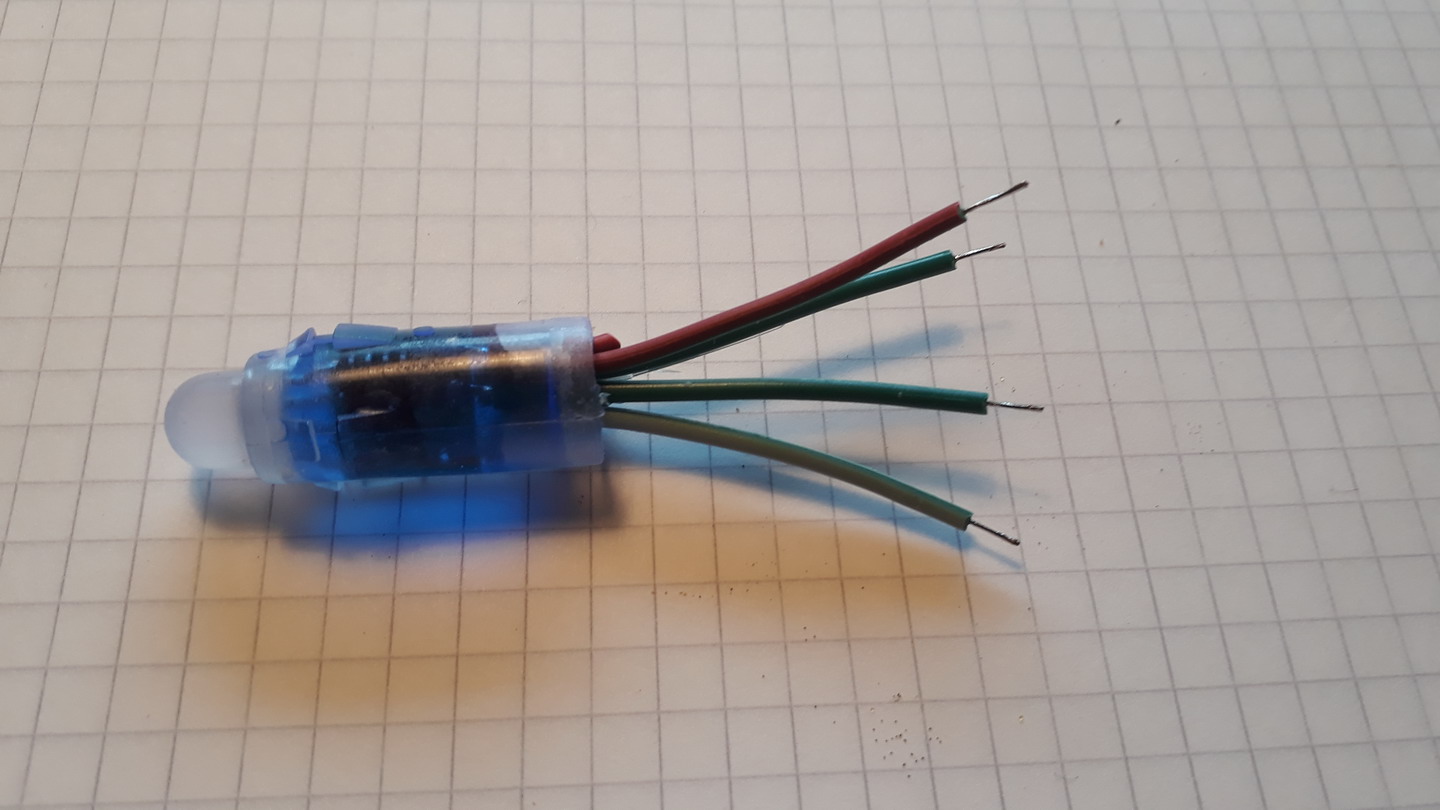

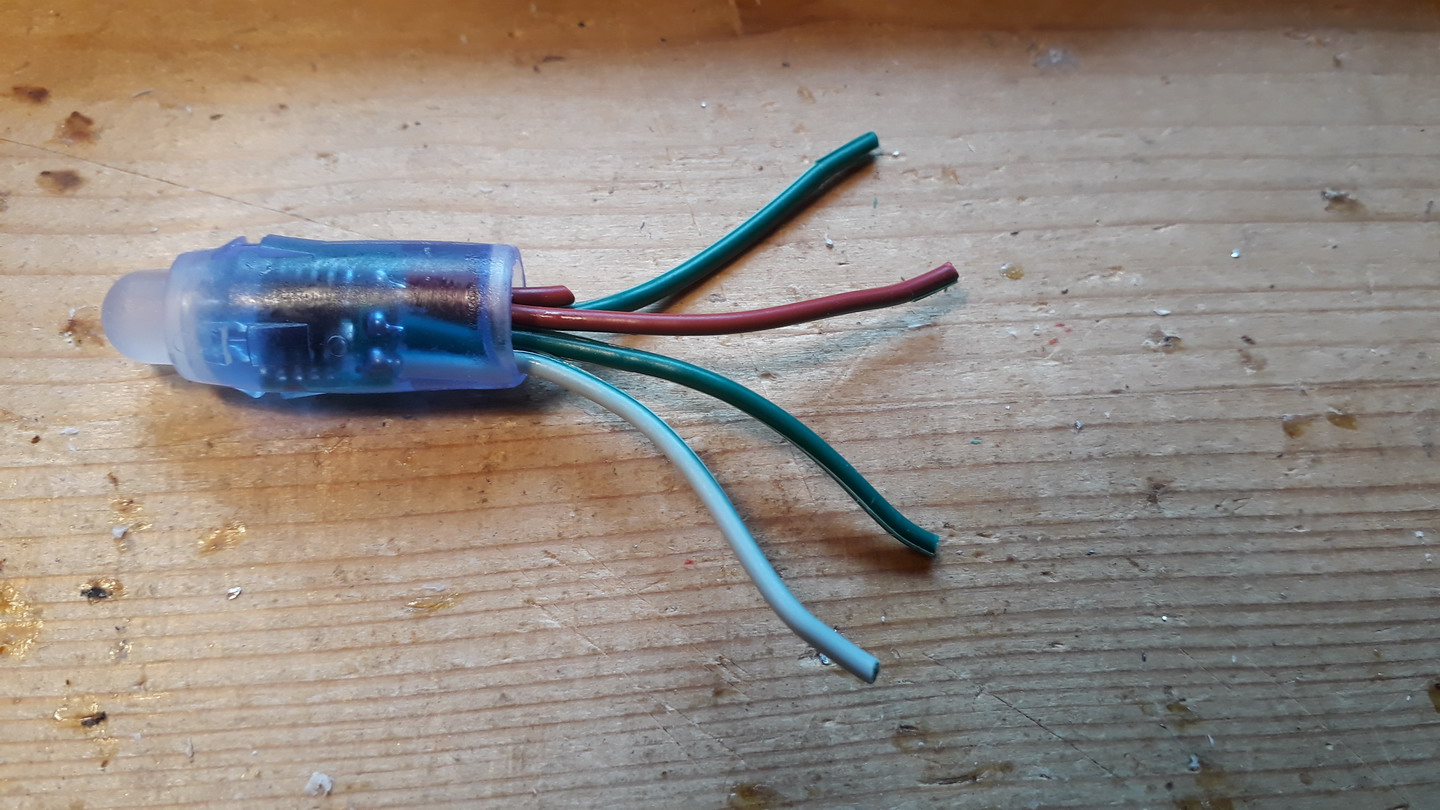

Hier ist das Korpus Delikti. Eine WS2811-LED,
wasserdicht vergossen und kompatibel zu WS2812
LEDs. Schauen wir mal rein. Der erste Mantel lässt
sich noch leicht entfernen. Der Rest ist eine
silikonartige Vergussmasse, die aber besser riecht.
|
|

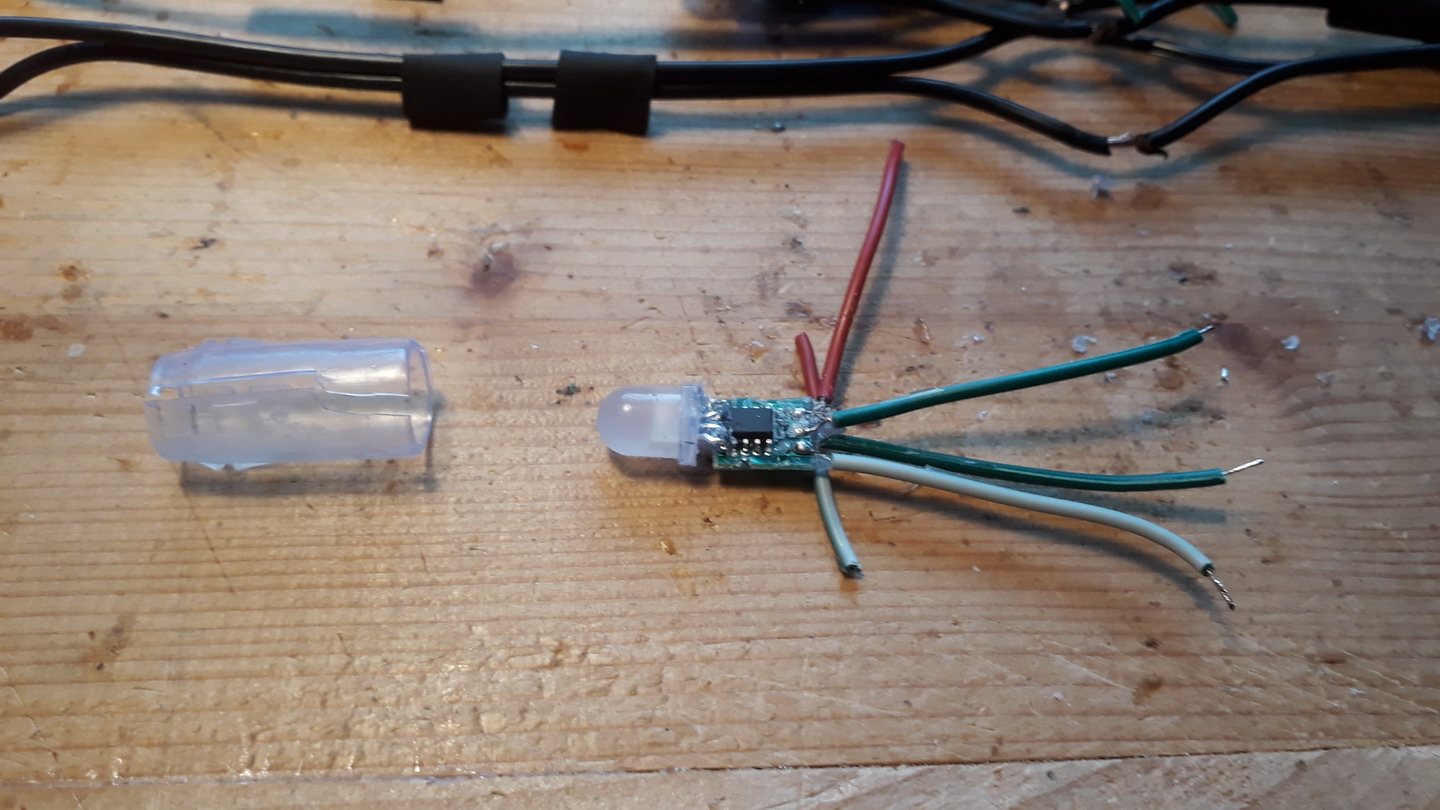

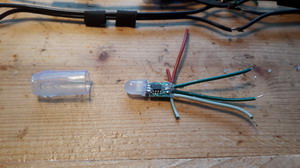

Eine 8mm-RGB-LED und ein Chip
|

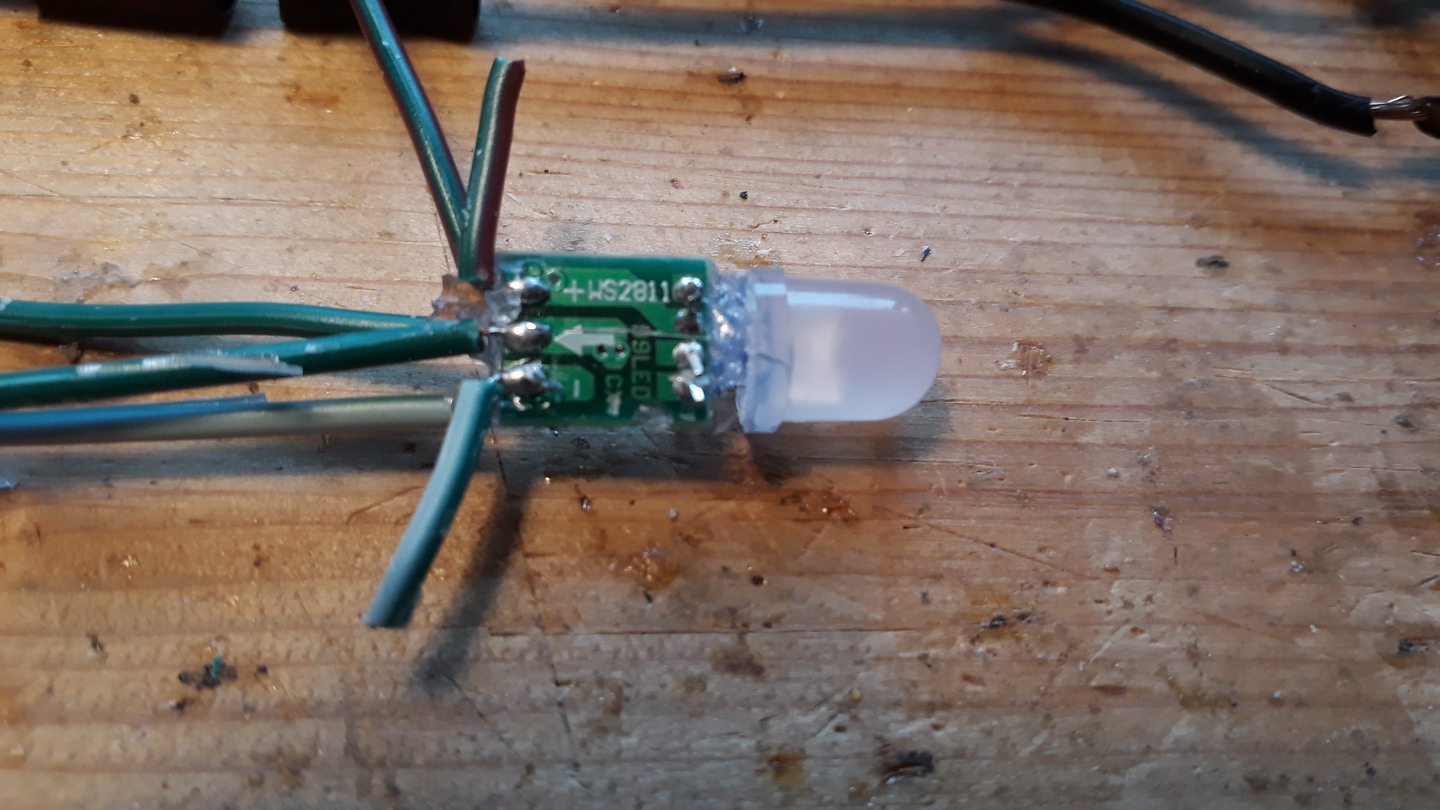

Im Inneren ist eine Platine mit angelöteter 8mm-LED
und ein kleiner SMD-Chip. Auf der Platinen-Oberseite
befindet sich in der Mitte der Daten-Eingang. Gegenüber
auf der Untereite ist der Daten-Ausgang. Die Betriebs-
spannung + und - ist doppelt vorhanden. Bei den von mir
eingesetzten LEDs werde ich ein Plus-Draht und einen
Minus-Draht abschneiden, weil ich die Spannungsdrähte
parallel zur Versorgung auflege.
Damit ist diese LED unbrauchbar und 0,28 Euro für den Eimer :-)
|
Auf der Unterseite markiert ein Pfeil die Datenrichtung
|
|
Frisch an's Werk Es warten 330 LEDs
|
|

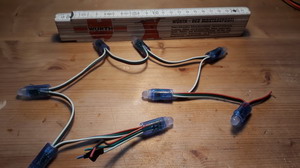

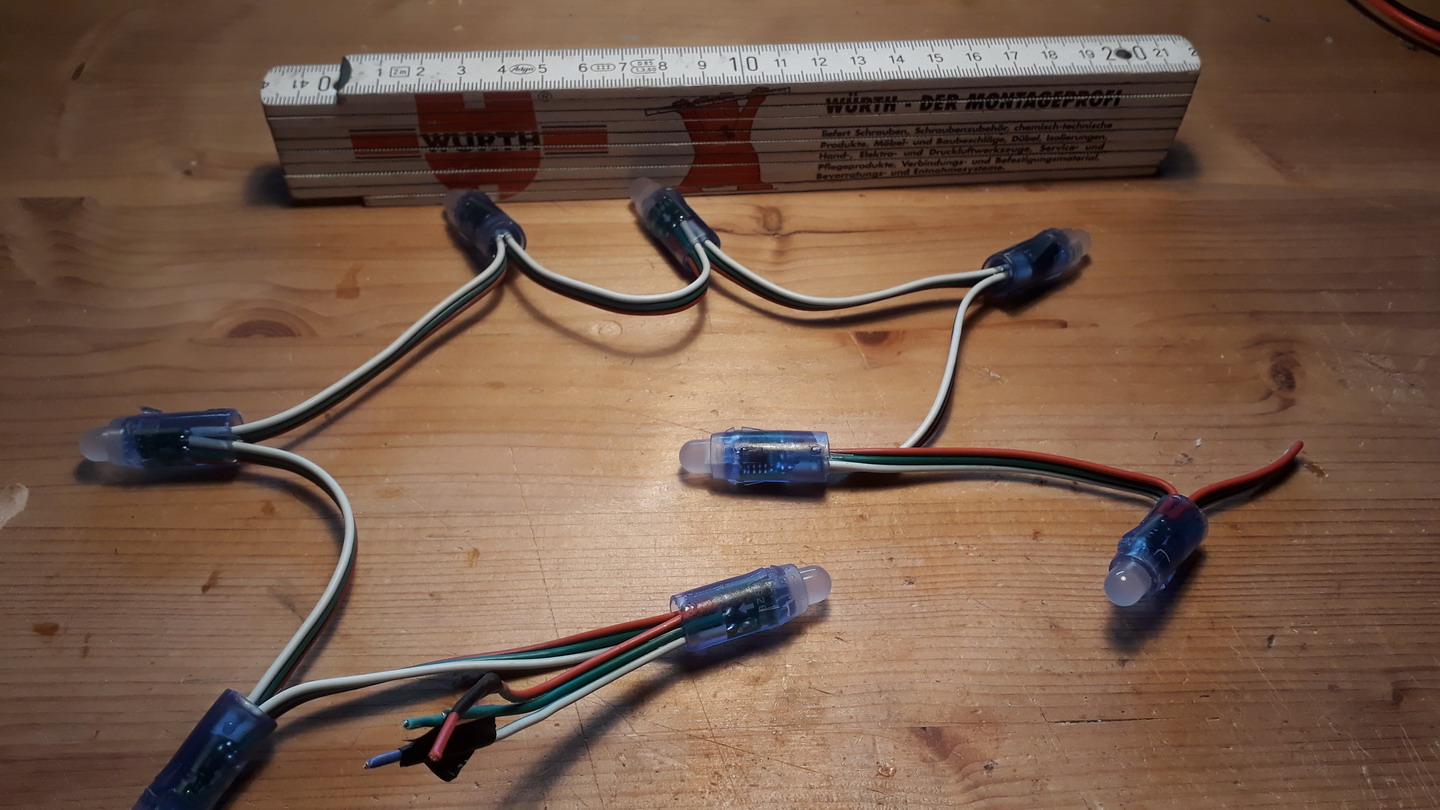

Teil einer Lichterkette. Ab Fertigung sind
50 LEDs in einer Kette mit 7,5cm Abstand
|
Je ein Schnitt in der Mitte zwischen
den LEDs ist Das, was ich brauche
|

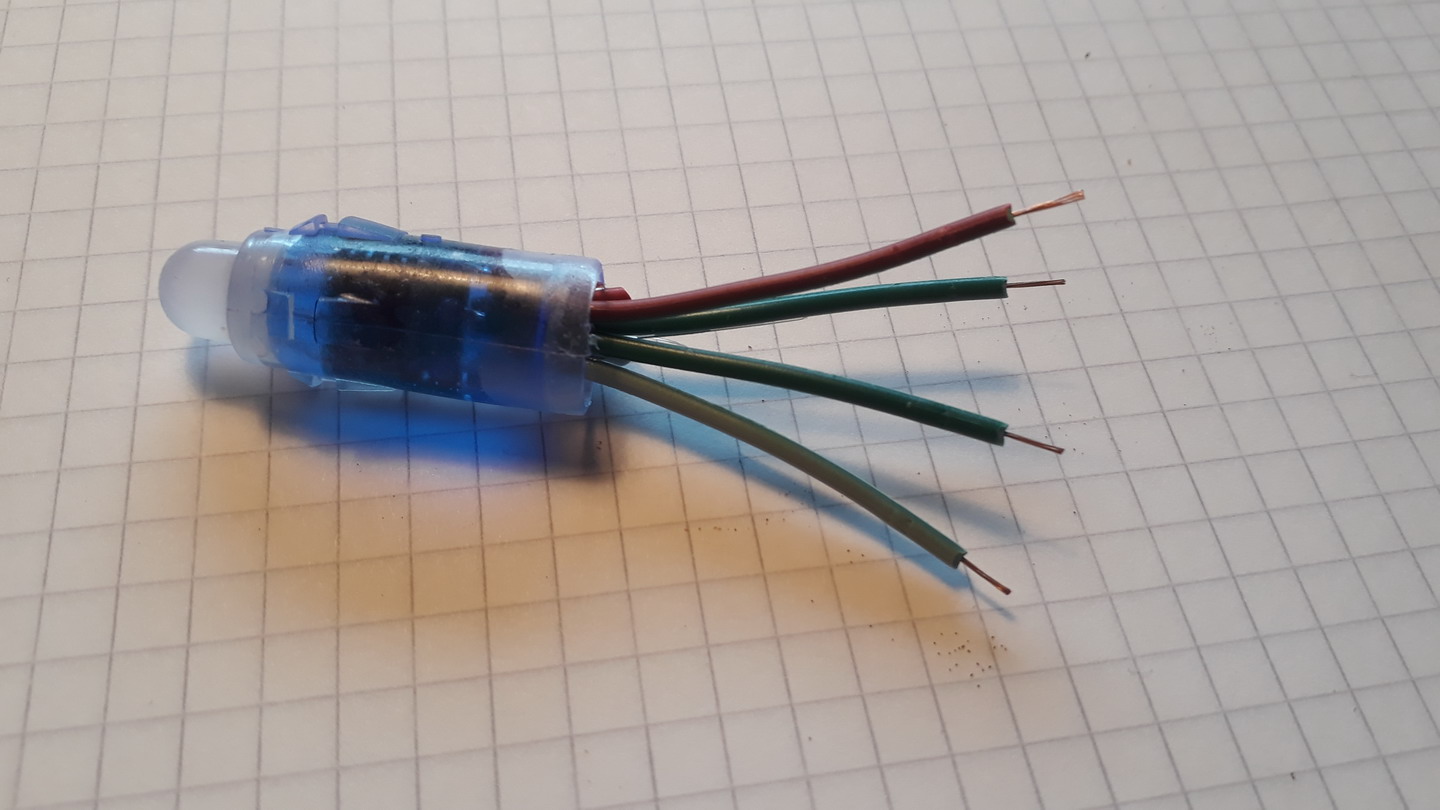

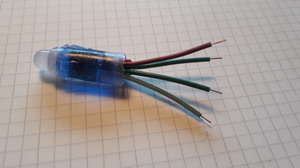

Vier Drähte sind nach den ersten Schnitten
über: +5V, GND, Daten-Eingang und -Ausgang
|
Zur weiteren Verarbeitung müssen
die vier Enden abisoliert...
|
... und verzinnt werden
|

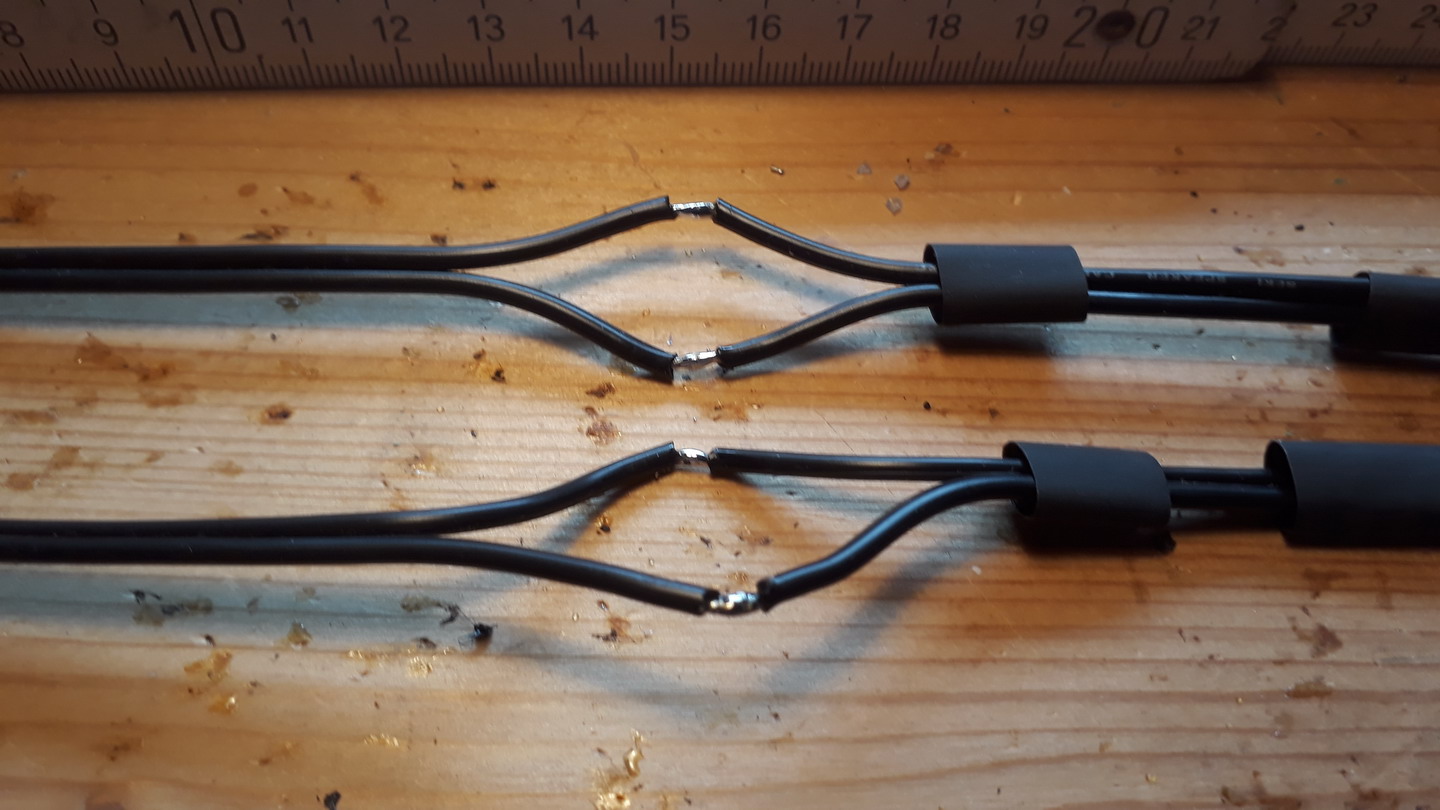

Die vorbereitete Zwillingslitze. Oben liegt der
später aufsteigende Strang, unten der Absteigende
|
Nachdem viele kleine Stücke Schrumpf-
schlauch auf's Kabel gezogen wurden, ...
|

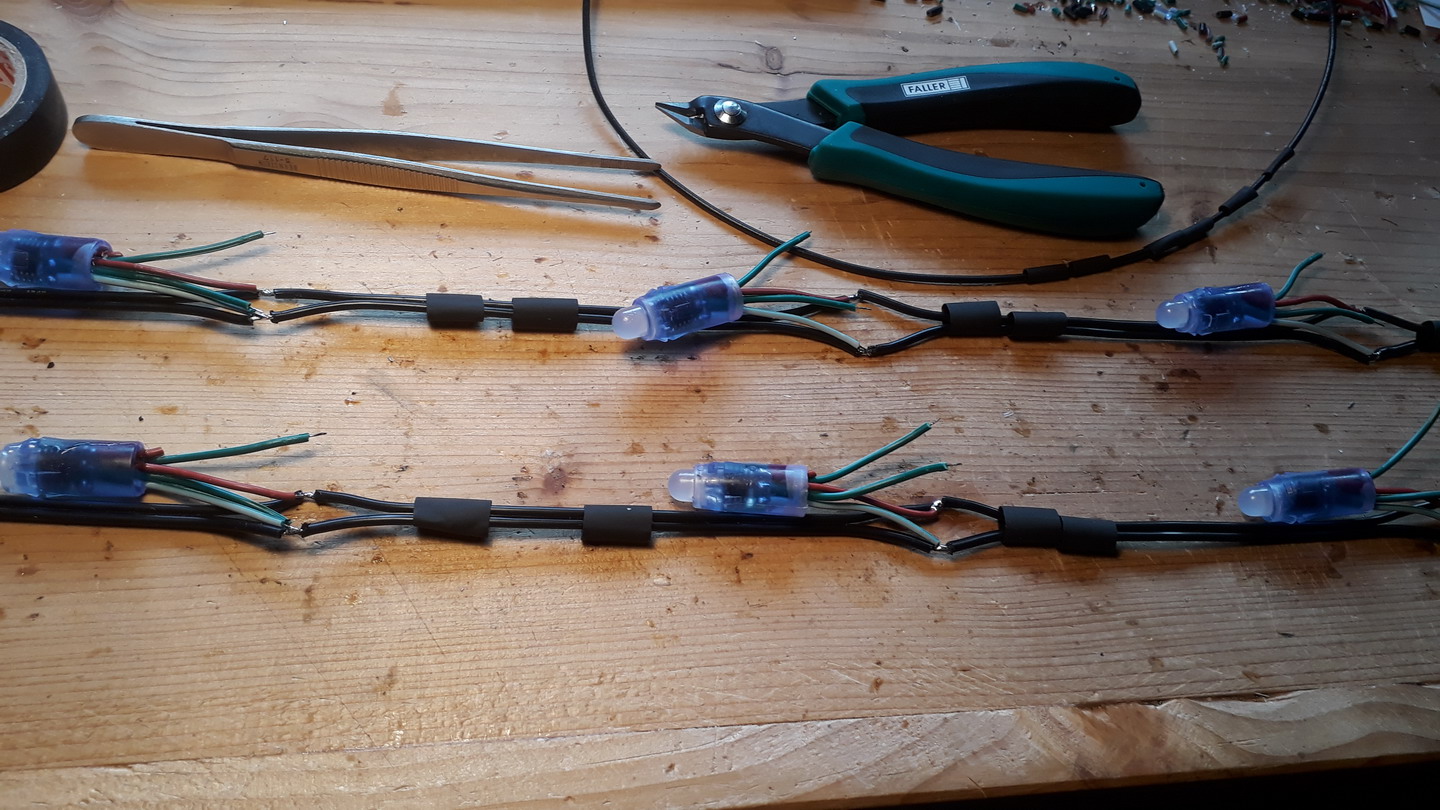

...werden die restlichen 65 LEDs in gleicher
Weise auf die Litze gelötet
|

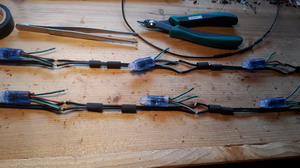

Dann folgt die Datenleitung. Oben immer
den Daten-Eingang mit einem Stück Litze...
|
...nach rechts, unten den Daten-Ausgang
nach rechts löten (rechts ist 'unten' :-) )-
|

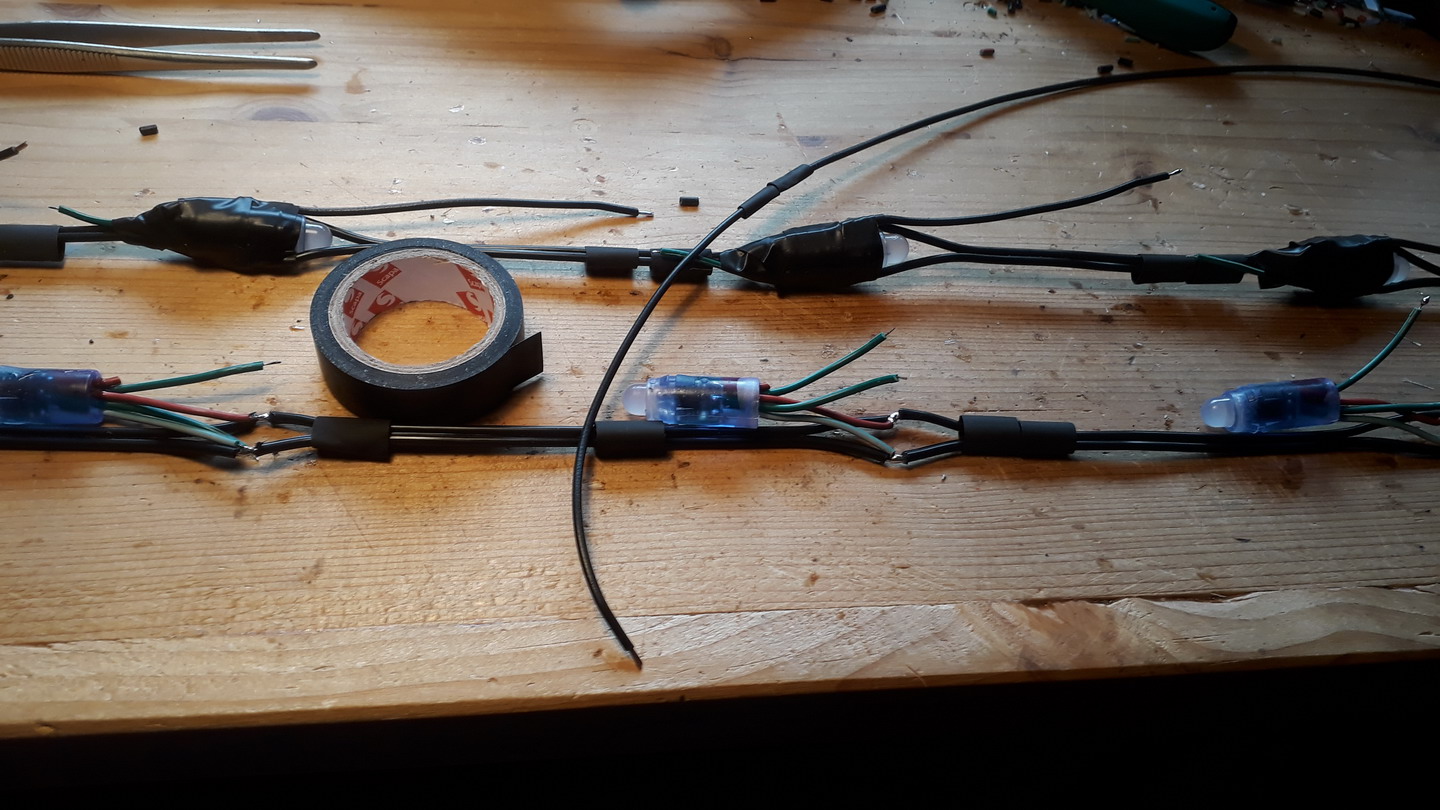

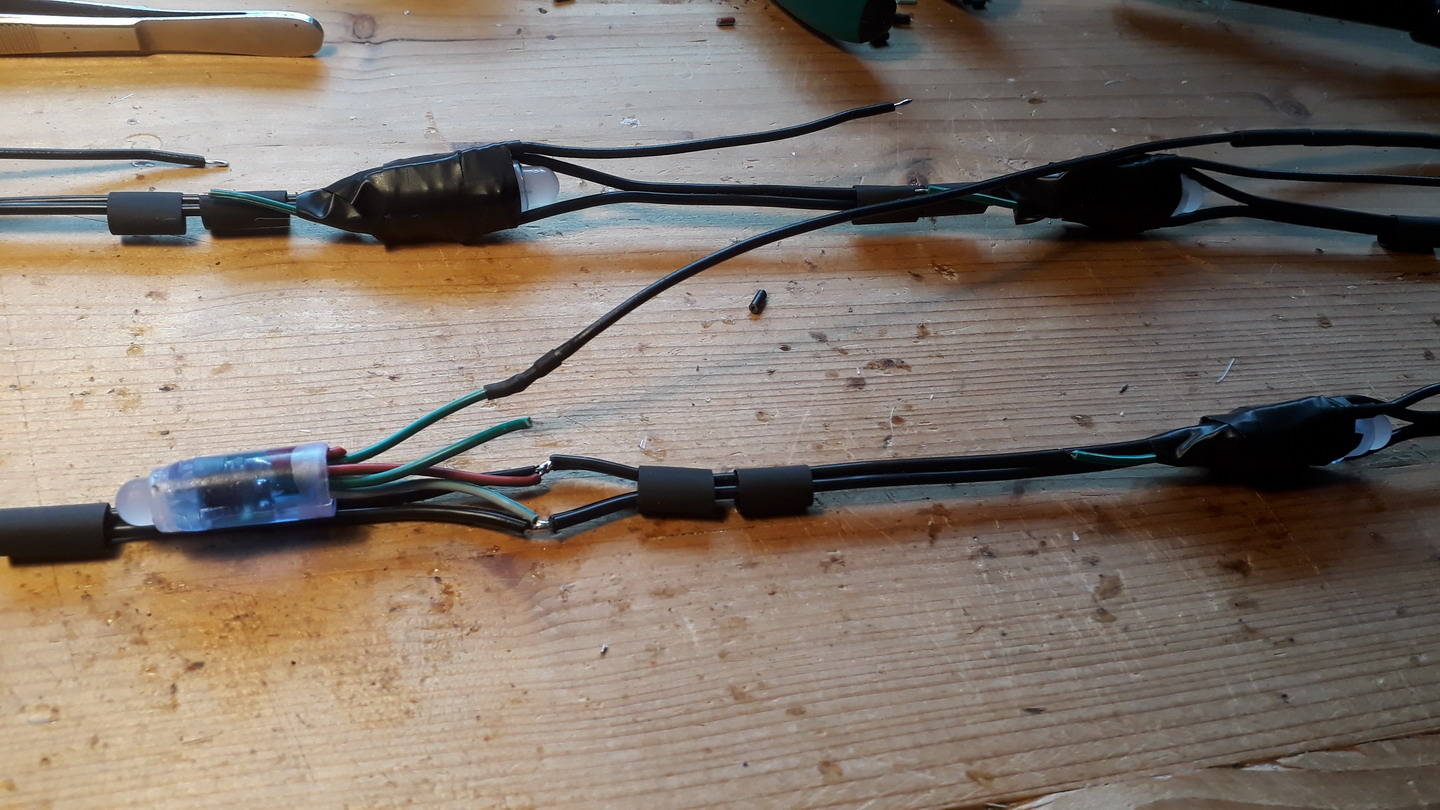

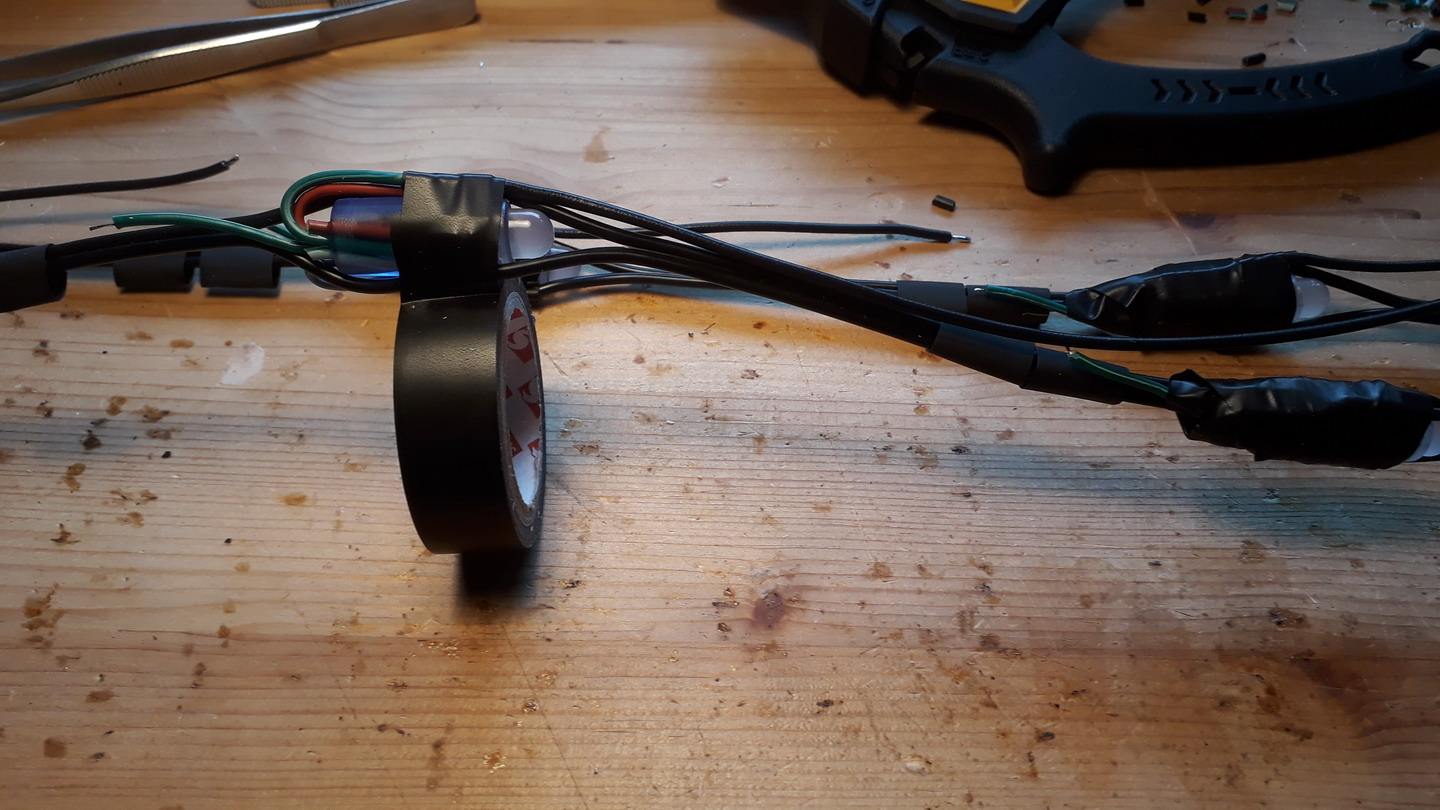

Die LED mit einem Stück Isolierband zwischen
die Zwillingslitze einkleben
|

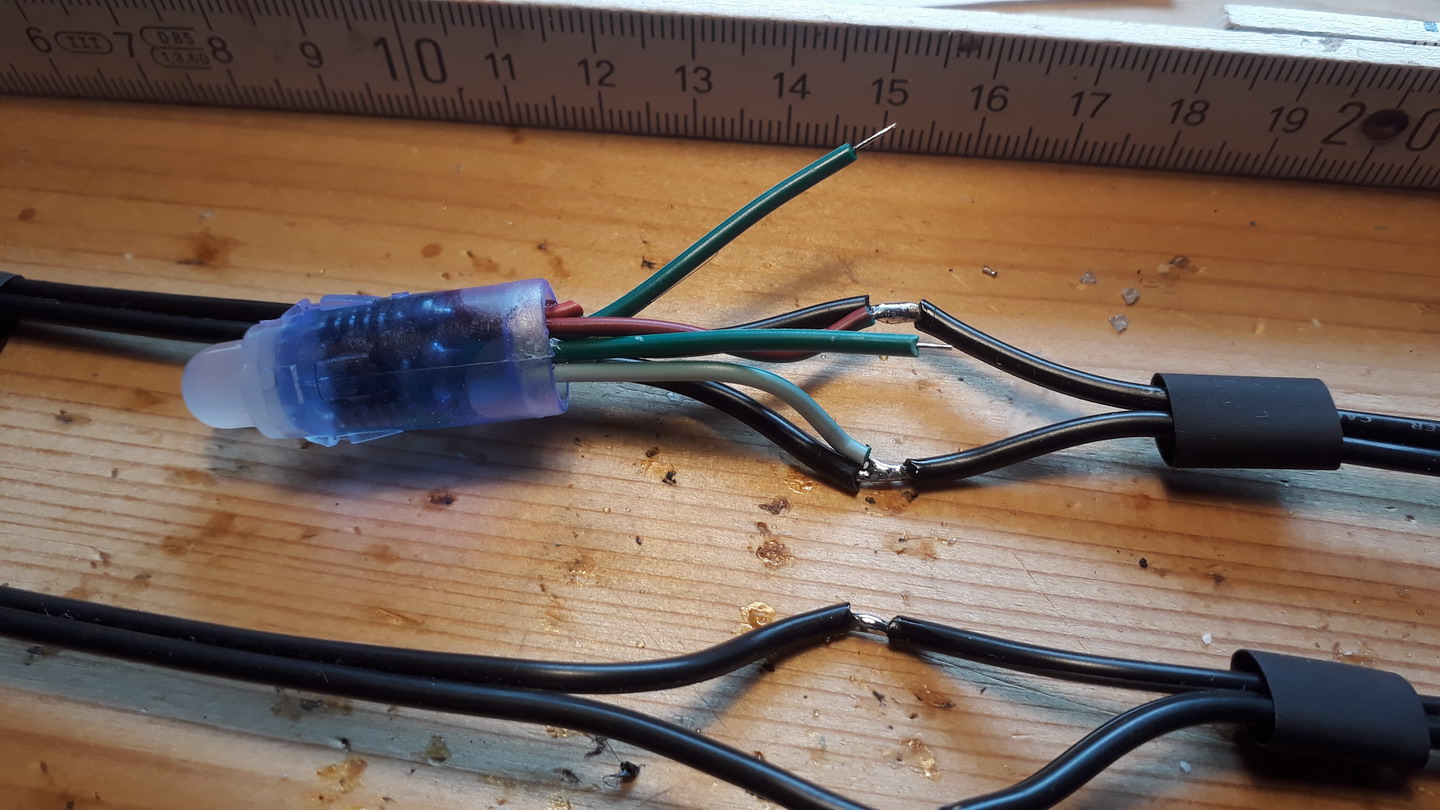

Dann die rechten Draht-Enden an die
rechts davon liegende LED anlöten
|

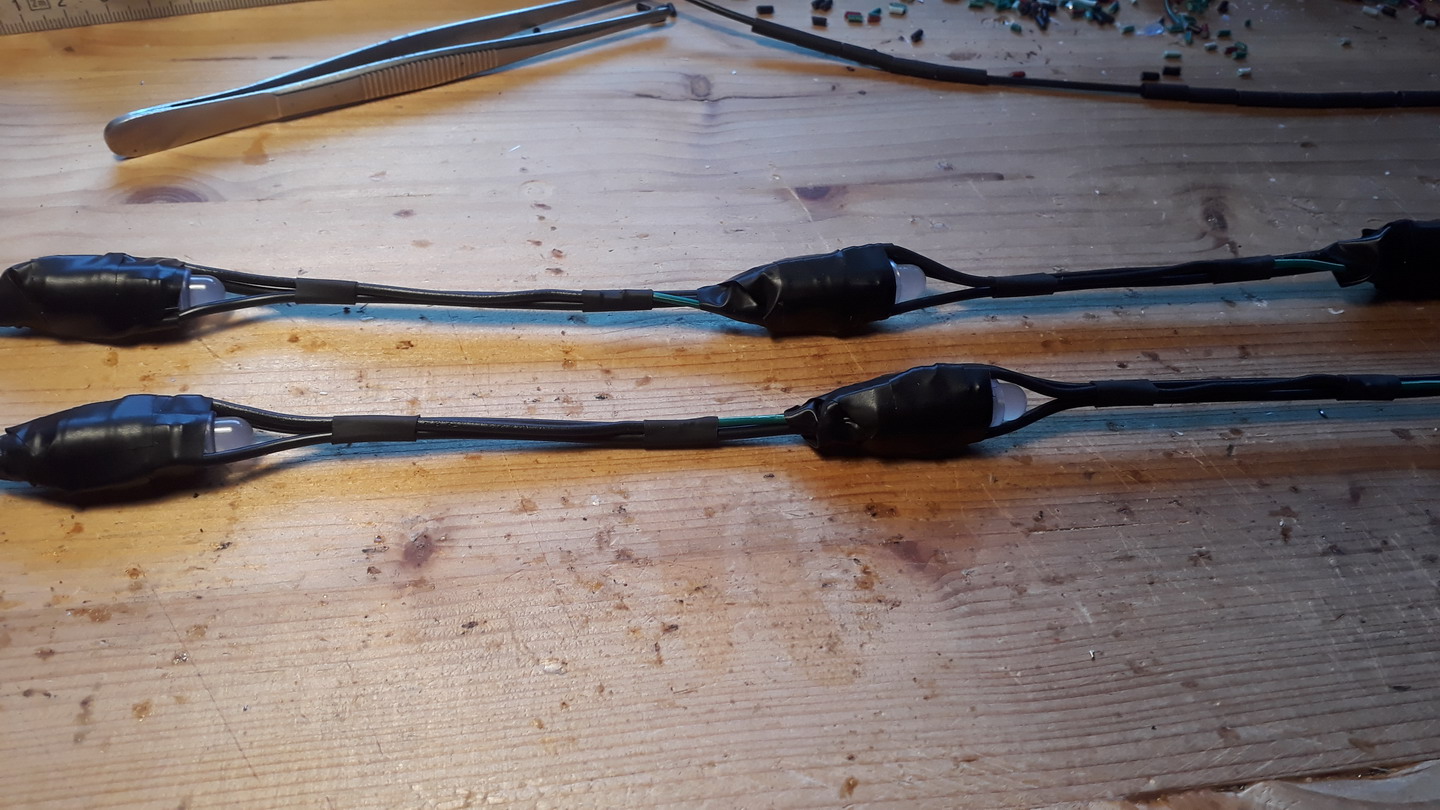

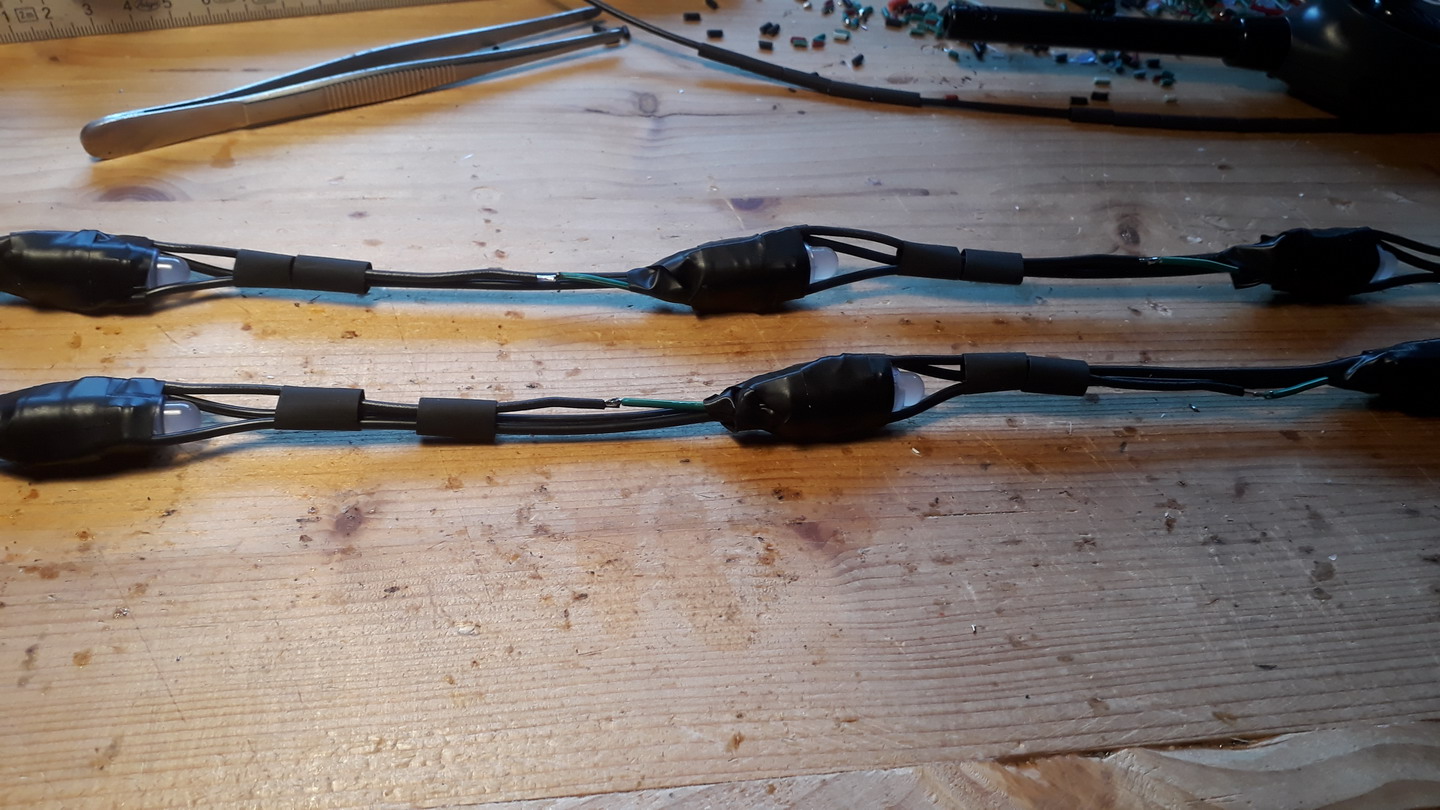

Dann die Schrumpfschlauch-Stücke in
Position bringen und erhitzen
|
Später, am Mast, wird auch diese Kette sich
etwas verdrehen. Das macht aber nichts. Die
LEDs sind breit und hell genug, dass man sie
auch hinter der Litze erkennen wird. Es ist
so auf jeden Fall besser, als im Original-Zustand
|

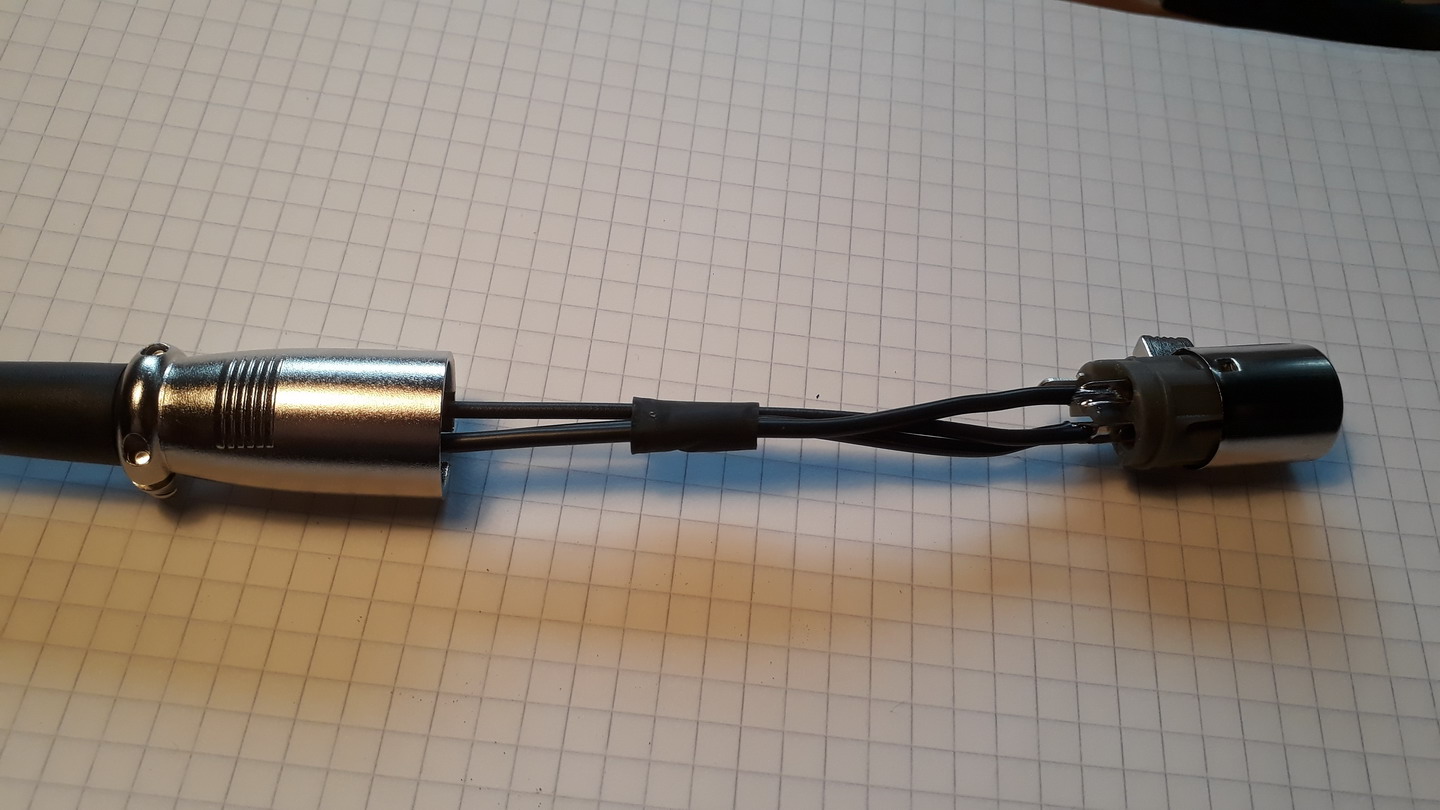

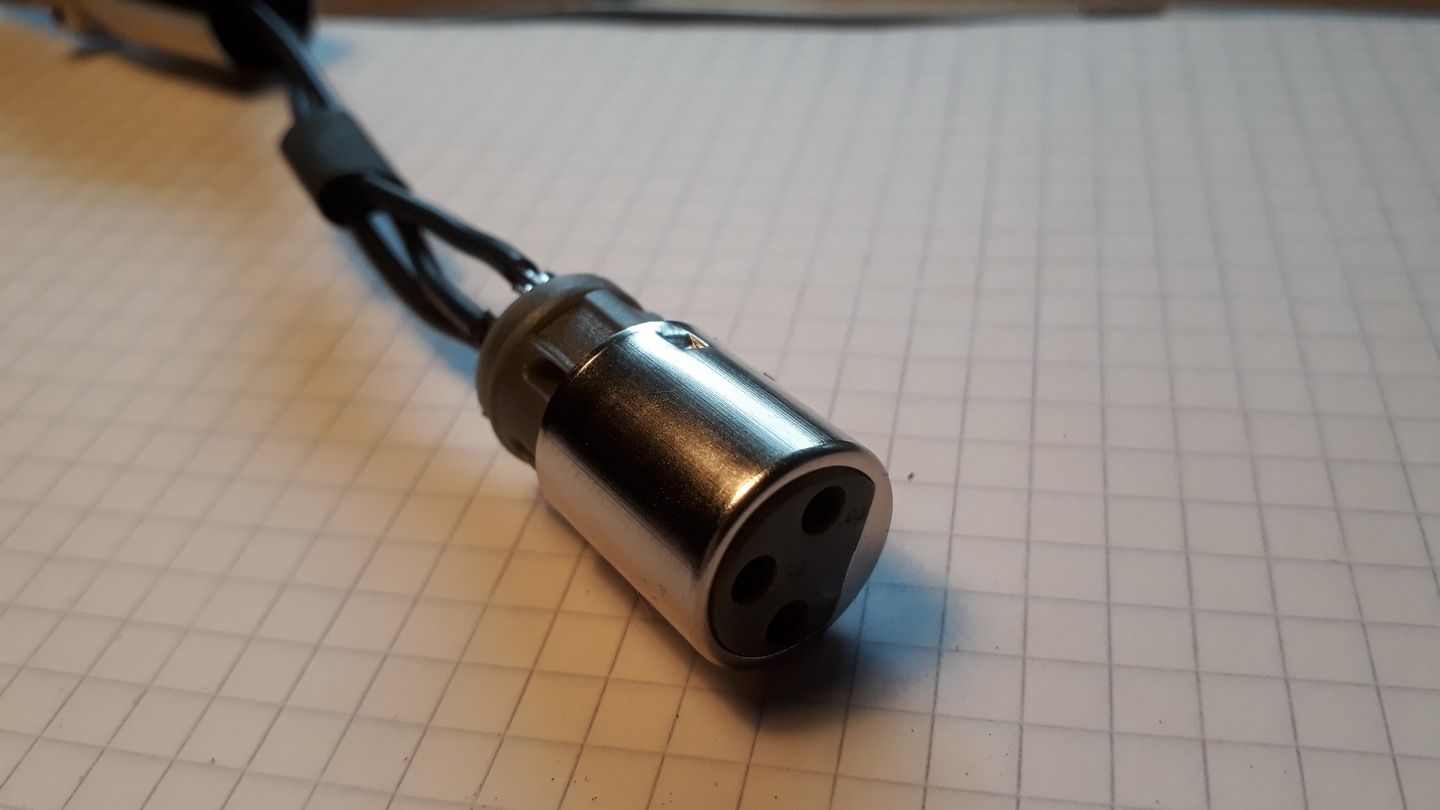

Am unteren Ende des rückführenden LED-
Stranges kommt eine XLR-Kupplung
|
Über einen Verteiler wird später sowohl die
Kupplung, als auch der Stecker, welcher
an den aufsteigenden Strang gelötet wird,
mit Spannung versorgt
|
Ein Testprogramm für einen 10x33 LED-
Matrix zeigt am Ende, ob alles richtig
angeschlossen ist. Sollte eine LED fehlen
oder Eine zu viel vorhanden sein, läuft
das Muster nicht gleichmäßig von unten
nach oben. Bei mir scheint bei den ersten
drei Doppelsträngen alles richtig zu sein...
Der vierte Doppelstrang ist fast fertig...
|
|
|
|

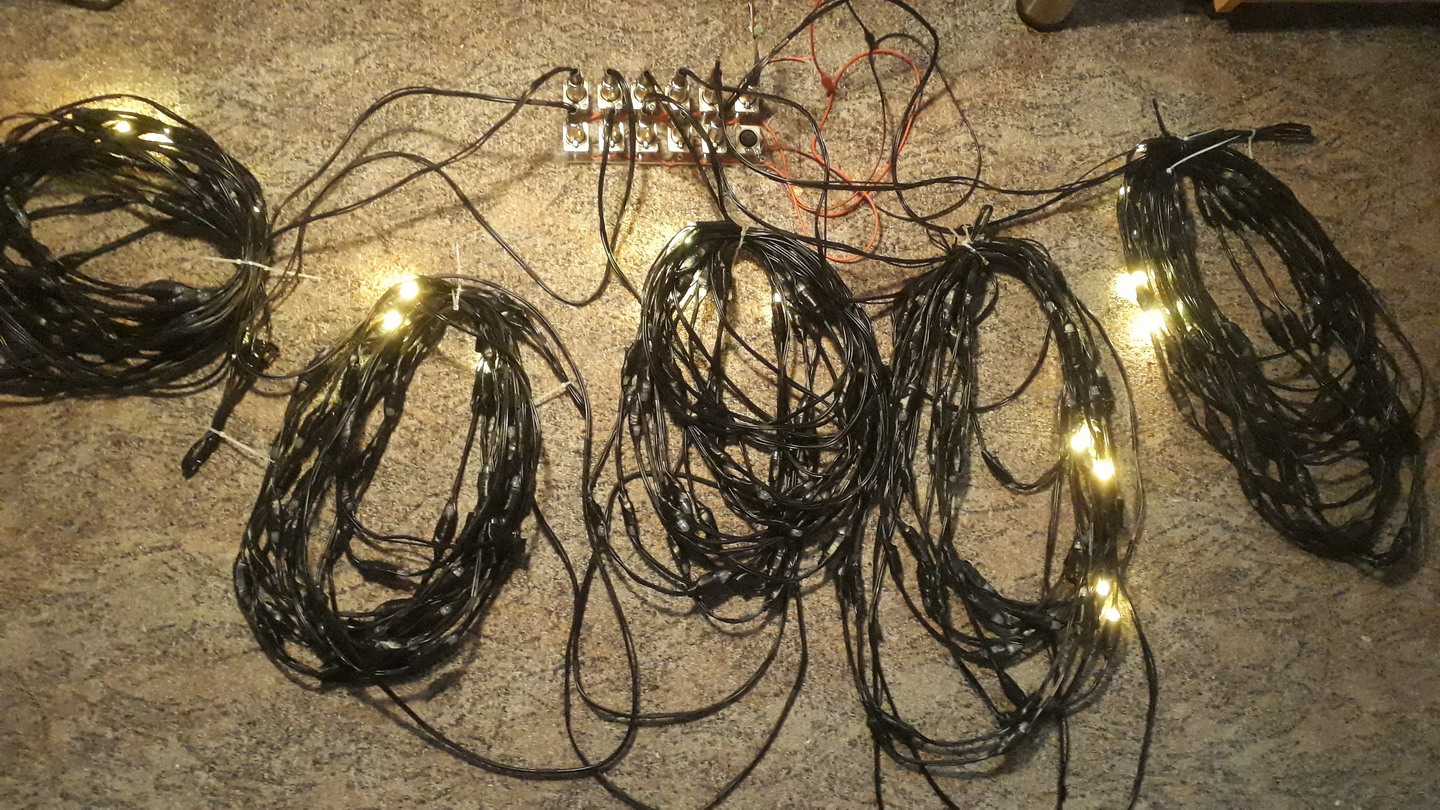

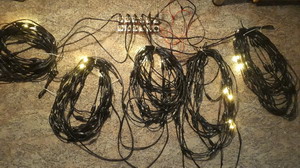

Die fertigen fünf Doppelstränge
im Test.
|
|
|
Stromversorgung und Signalverteiler
|
|

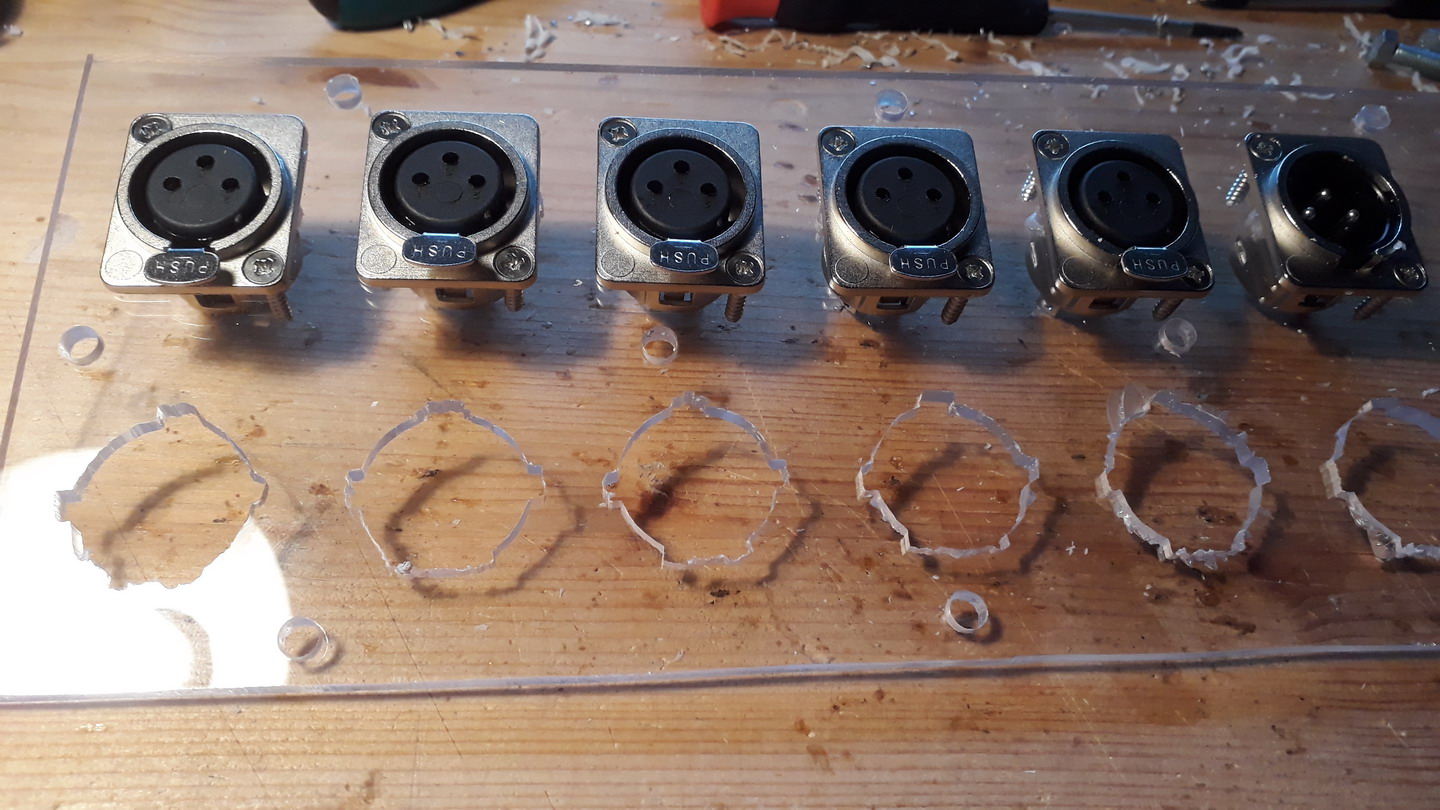

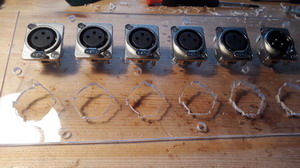

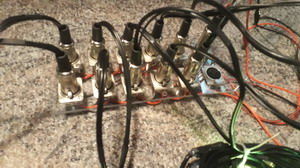

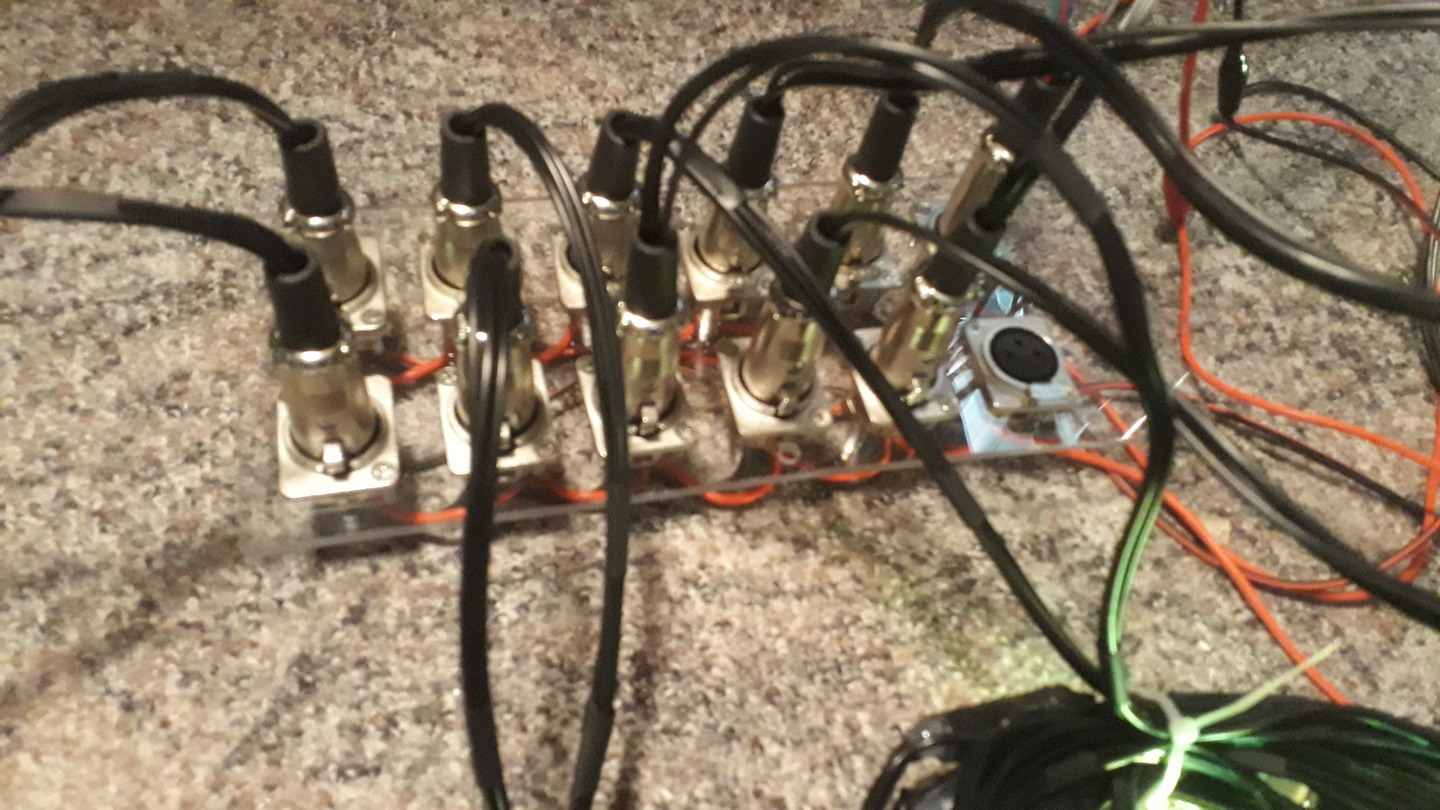

Der Signalverteiler in einer frühen Baustufe

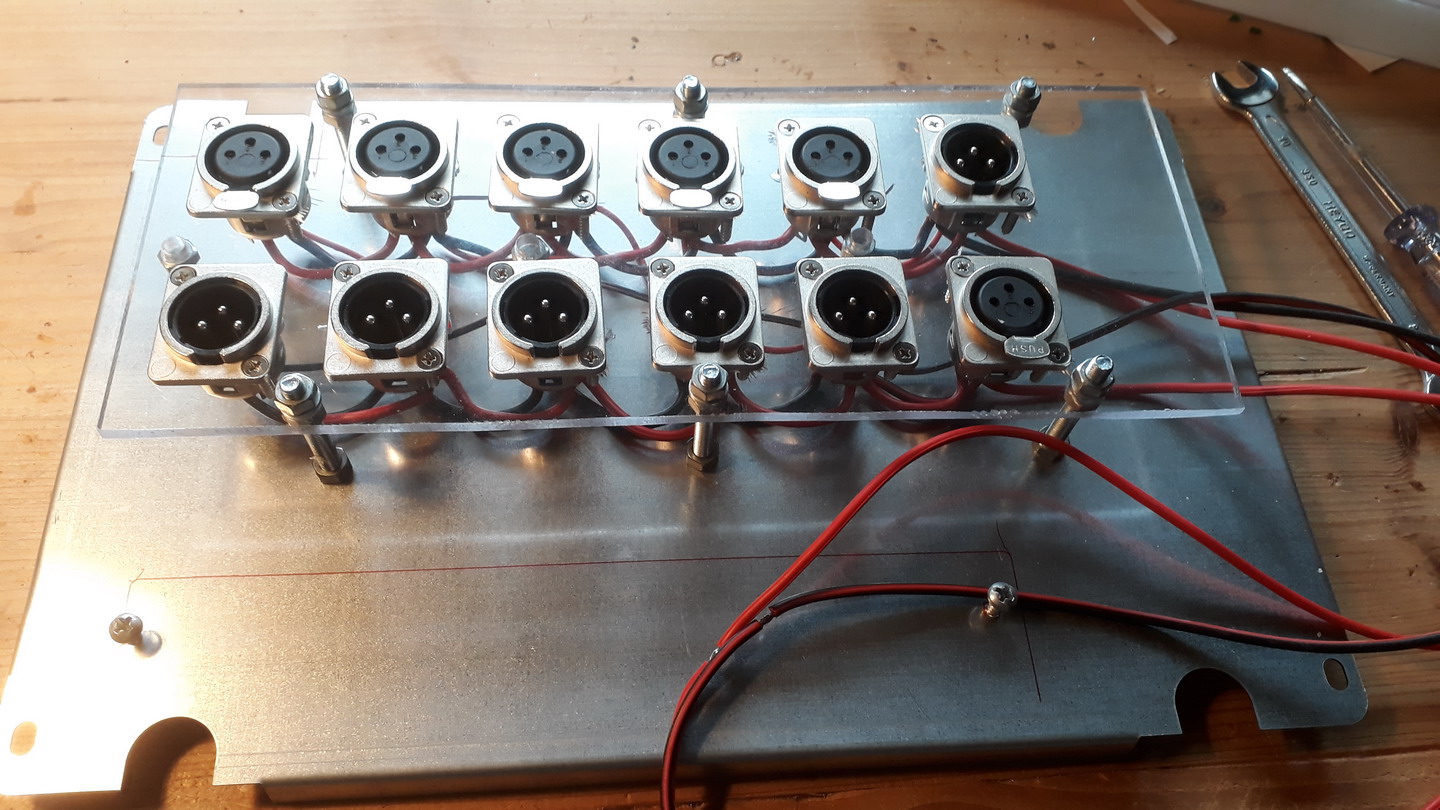

Dieser versorgt die einzelnen LED-Stränge...
|
...mit Strom und verbindet die Daten-
mit dem nächsten Doppelstrang
|
Dies war der Testaufbau. Aus Sicherheits-
gründen von einem Labornetzteil gespeist.
|
Die Spannungsversorgung zum Verteiler ist
gesichert.
|

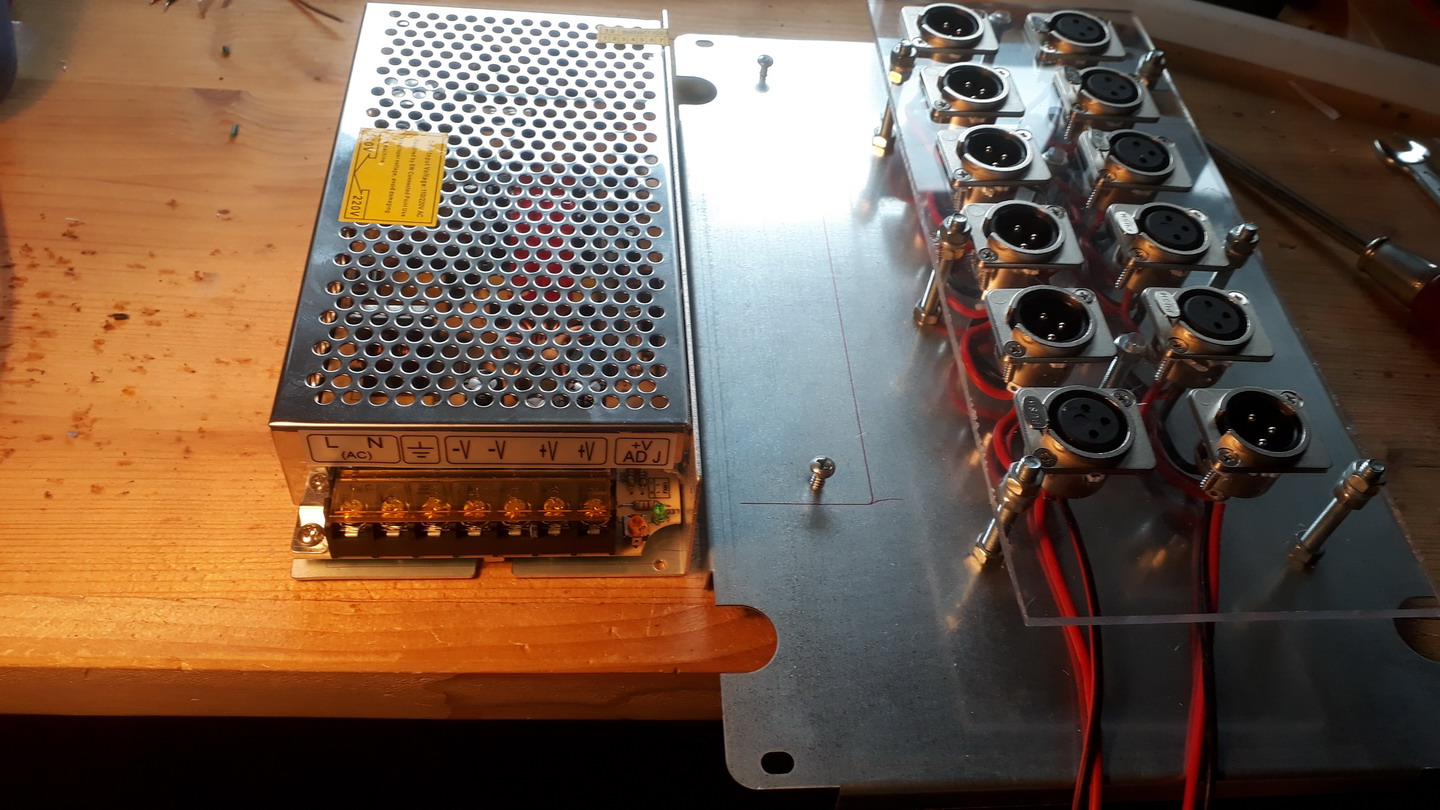

Das Netzgerät wird hochkant auf
die Montageplatte geschraubt
|

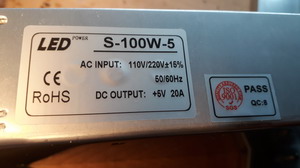

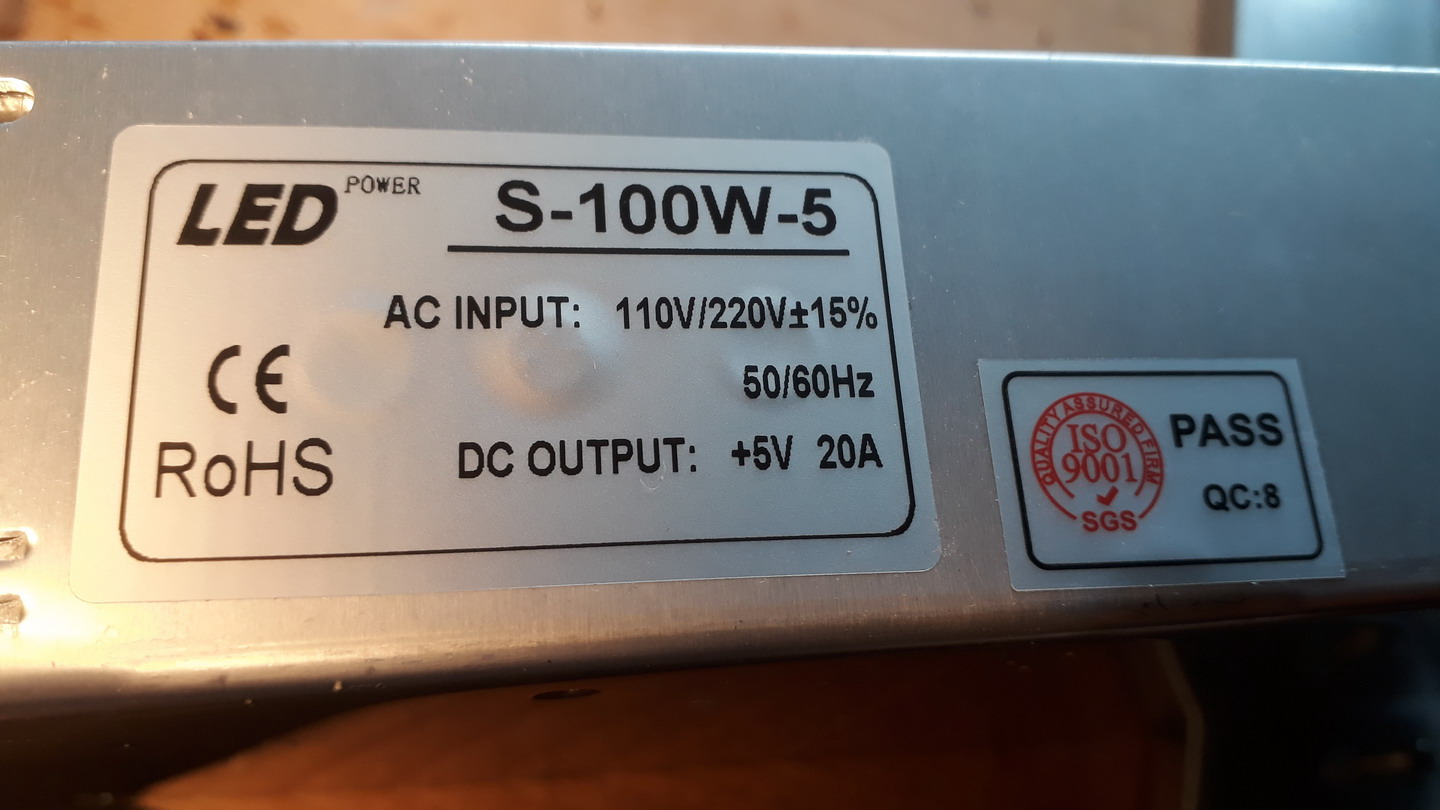

CE und ISO9001 suggerieren Qualität
und Sicherheit. Mit 5Volt bei 100Watt
liefert das Netzgerät etwa 20Ampere
|

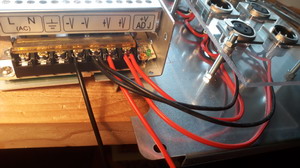

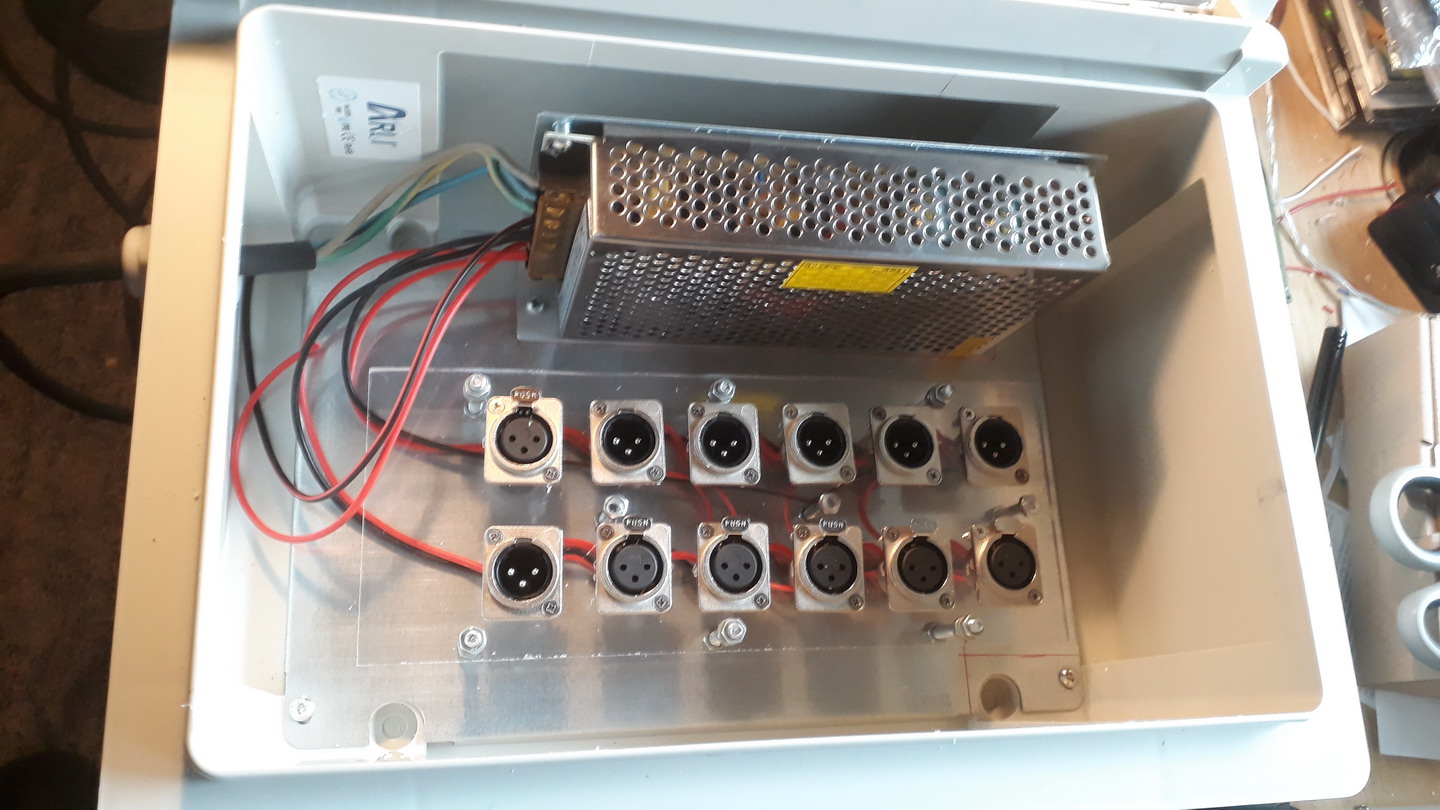

Die 230V-Speisung ist nun auch angebracht
und der Verteiler damit fertig
|

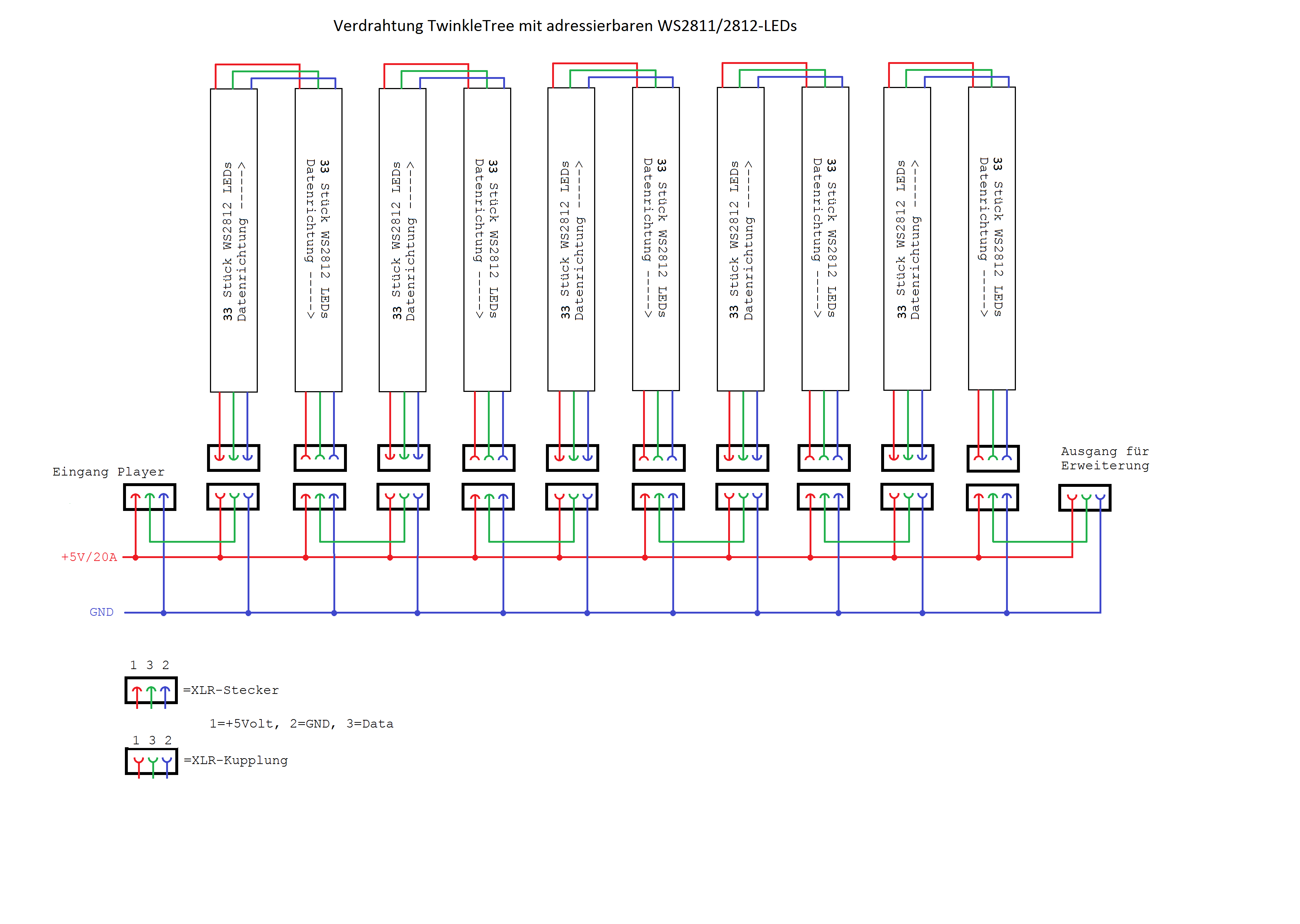

Verdrahtung des Verteilers. Im Prinzip
wie beim ersten Lichterbaum. Allerdings
jetzt mit 10x33 LEDs
|
SD-Card-Dateien für
LED-Player als ZIP
Das ZIP enthält verschiedene TPM2-
Dateien mit einzelnen Effekten und
eine Abmischung der Effekte.
Config-Datei für JINX!
als ZIP mit 10x33LEDs
Enthält die Matrix und Effekte
für LED-Player an COM7
|
|
Zentraler Ketten-Träger für Fahnenmast
|
|

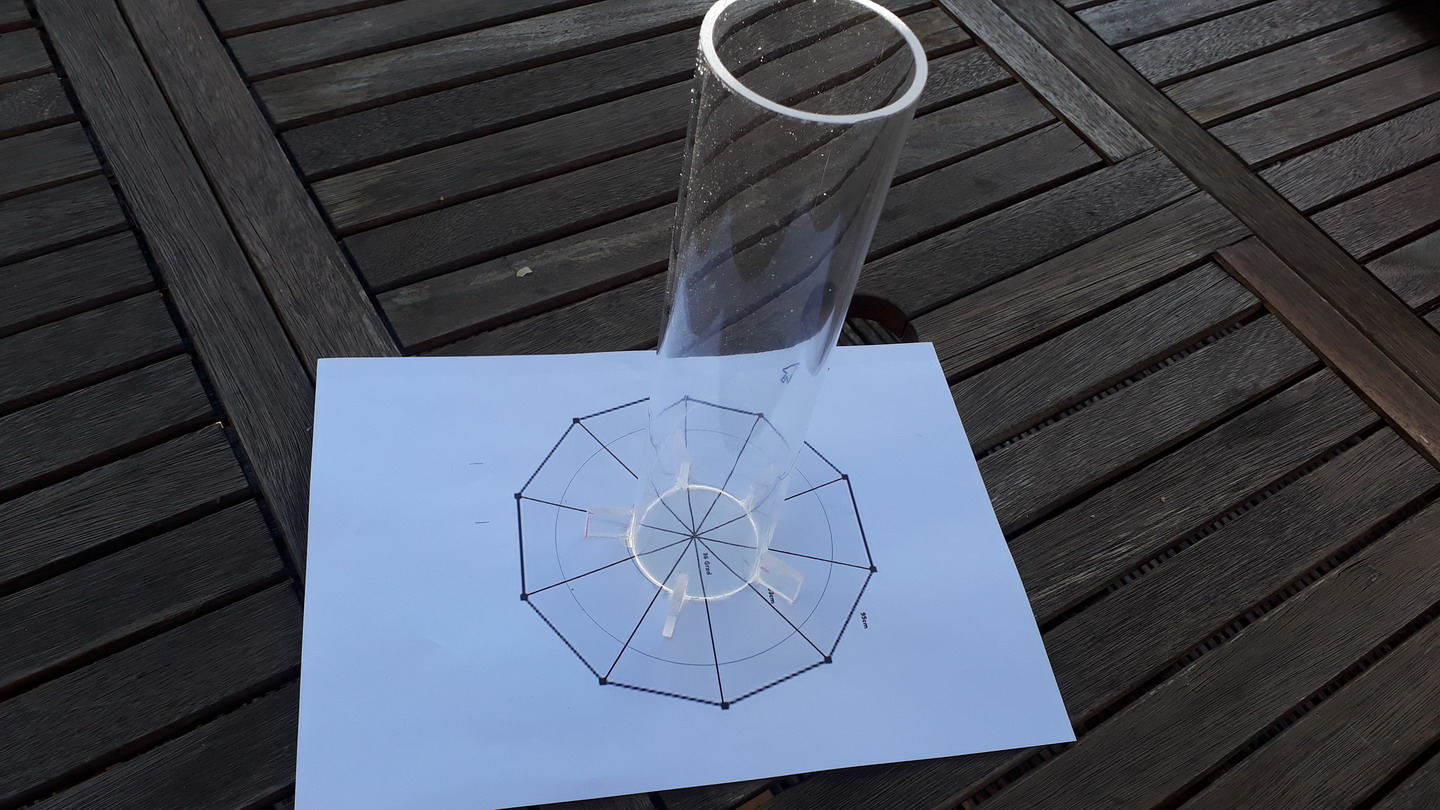

Der Anfang der Vorrichtung zur
Befestigung der LED-Doppelstränge
|

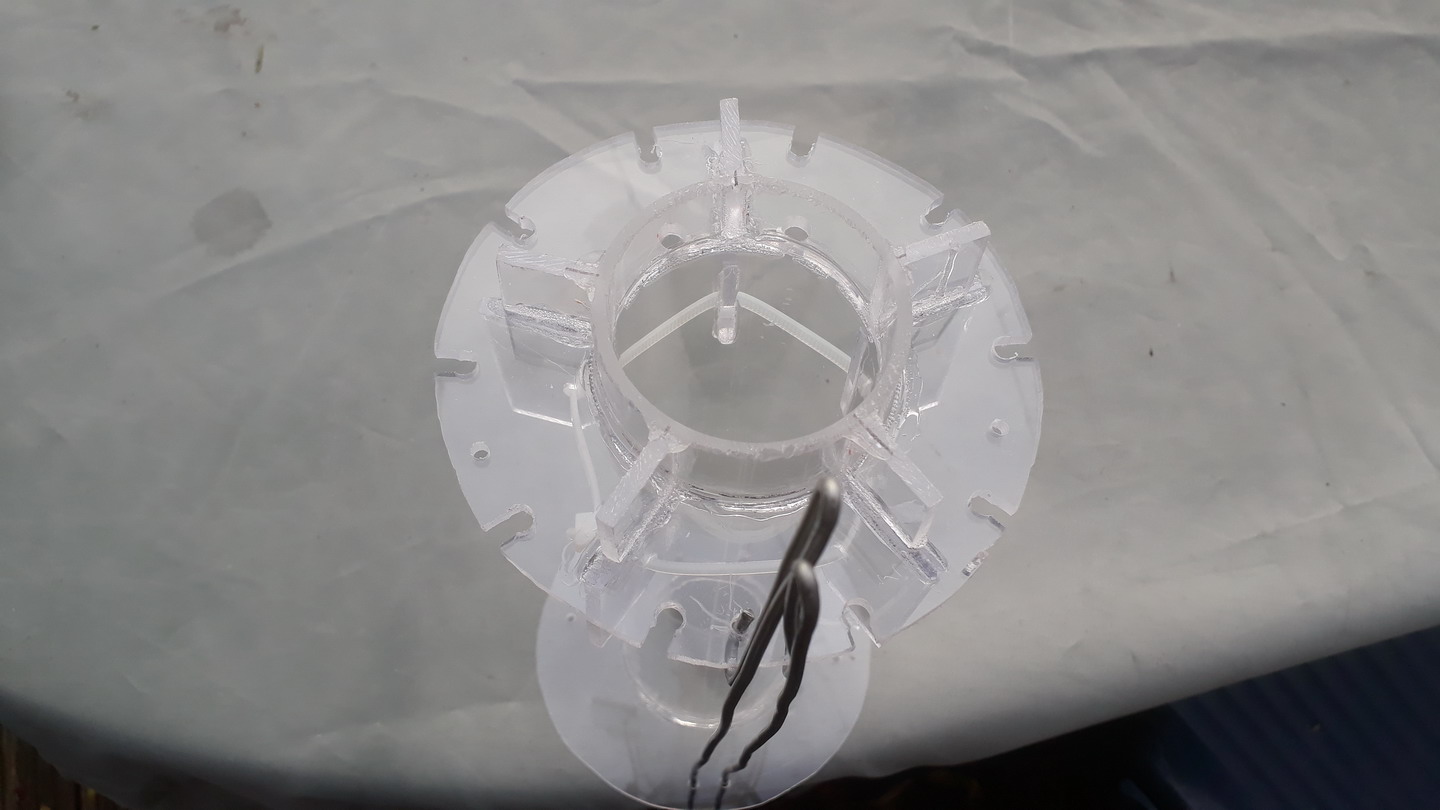

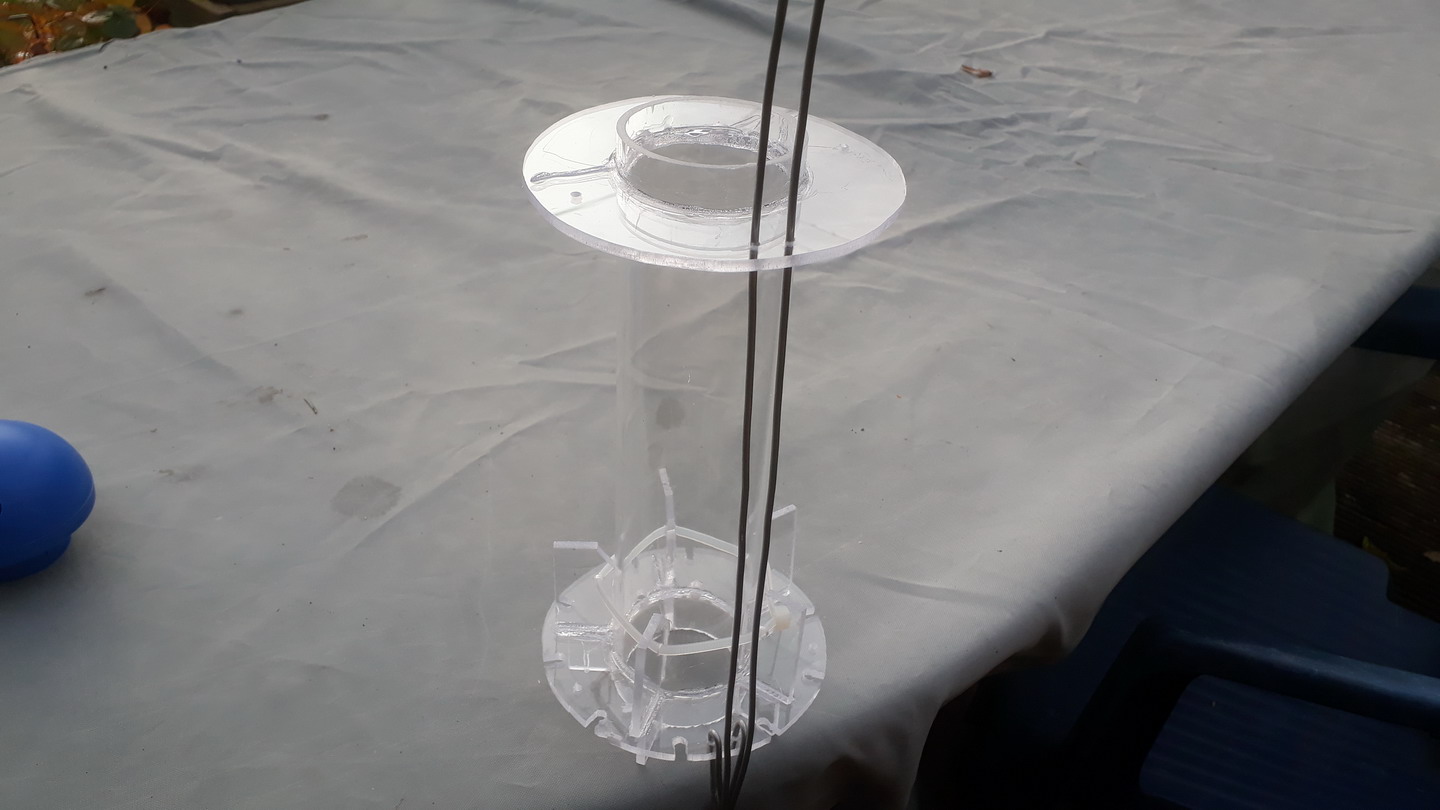

Die fertige Vorrichtung. Unten mit fünf
'Flügeln', wo die LED-Ketten eingehängt
werden können. Die Einschnitte im unteren
Kranz geben den Strippen Führung.
|
Der untere Kranz im Detail. Der Kabel-
binder bietet zusätzlichem Halt. Der Draht
soll später die GLocke festhalten
|

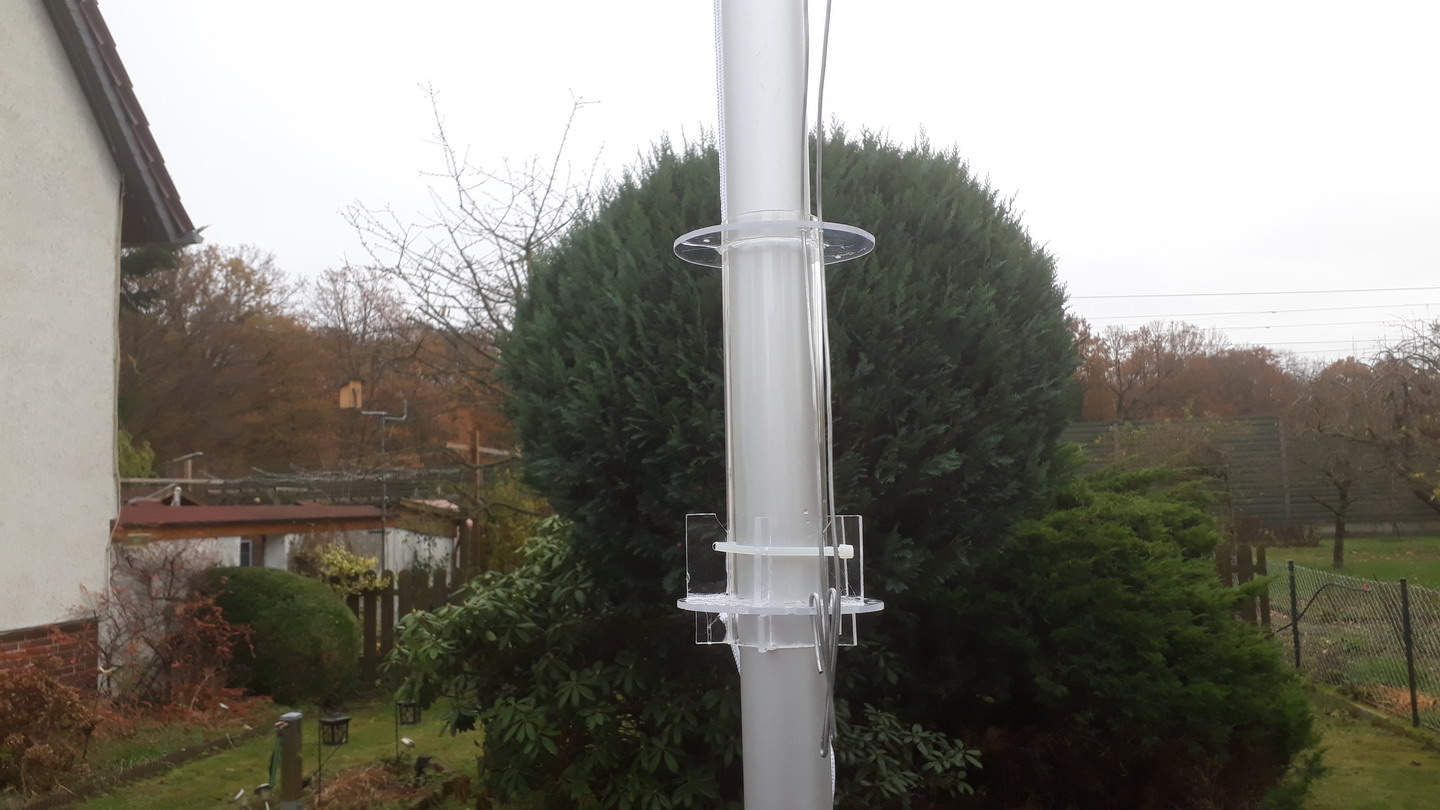

Hier die Vorrichtung am Mast. Sie wird, so
das Seil hält, mit dem ganzen Kladderadatsch
nach oben gezogen.
|

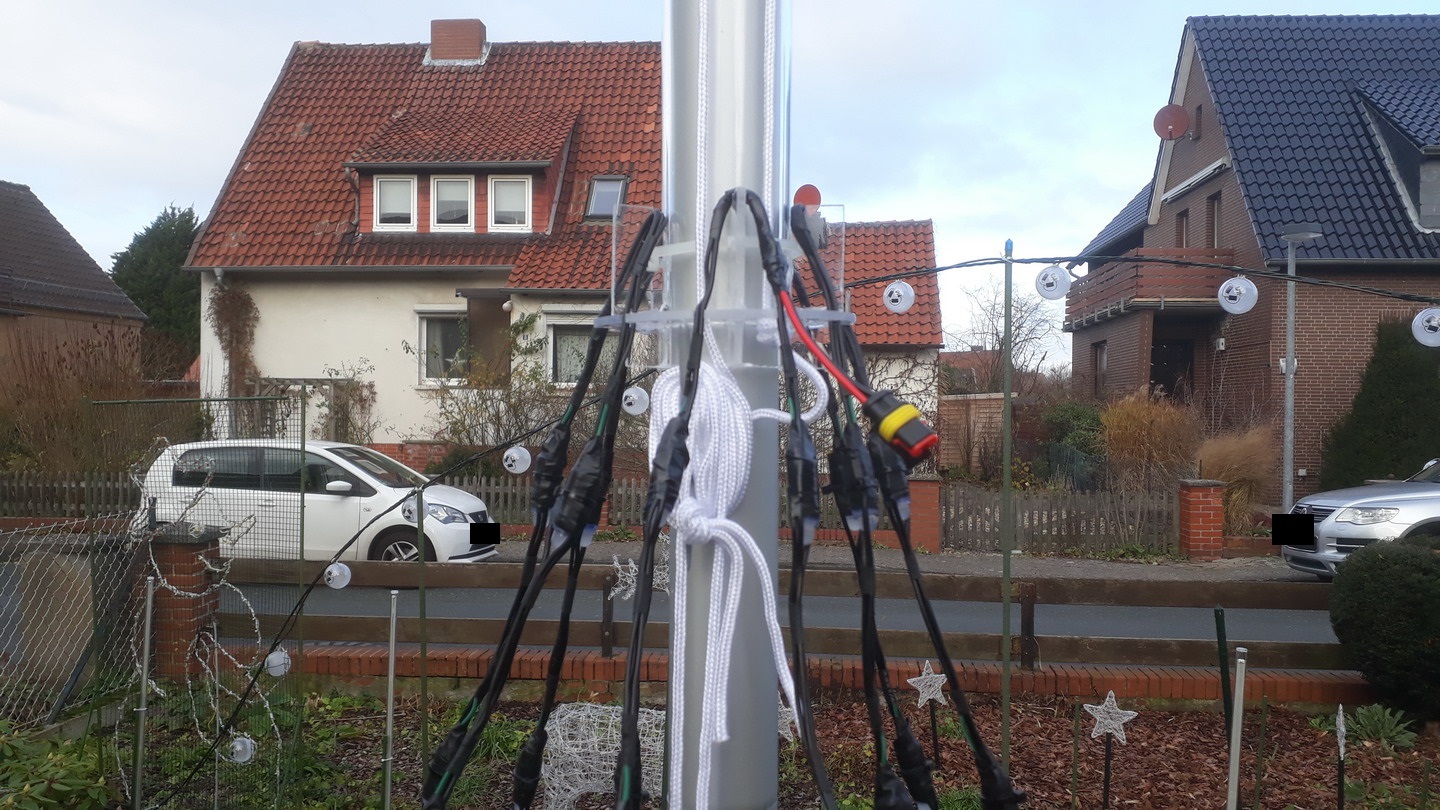

Hier sind die Lichterketten schon ein-
gehängt. Der zweipolige Stromanschluss
ist für die Glocke an der Spitze des Mastes
|

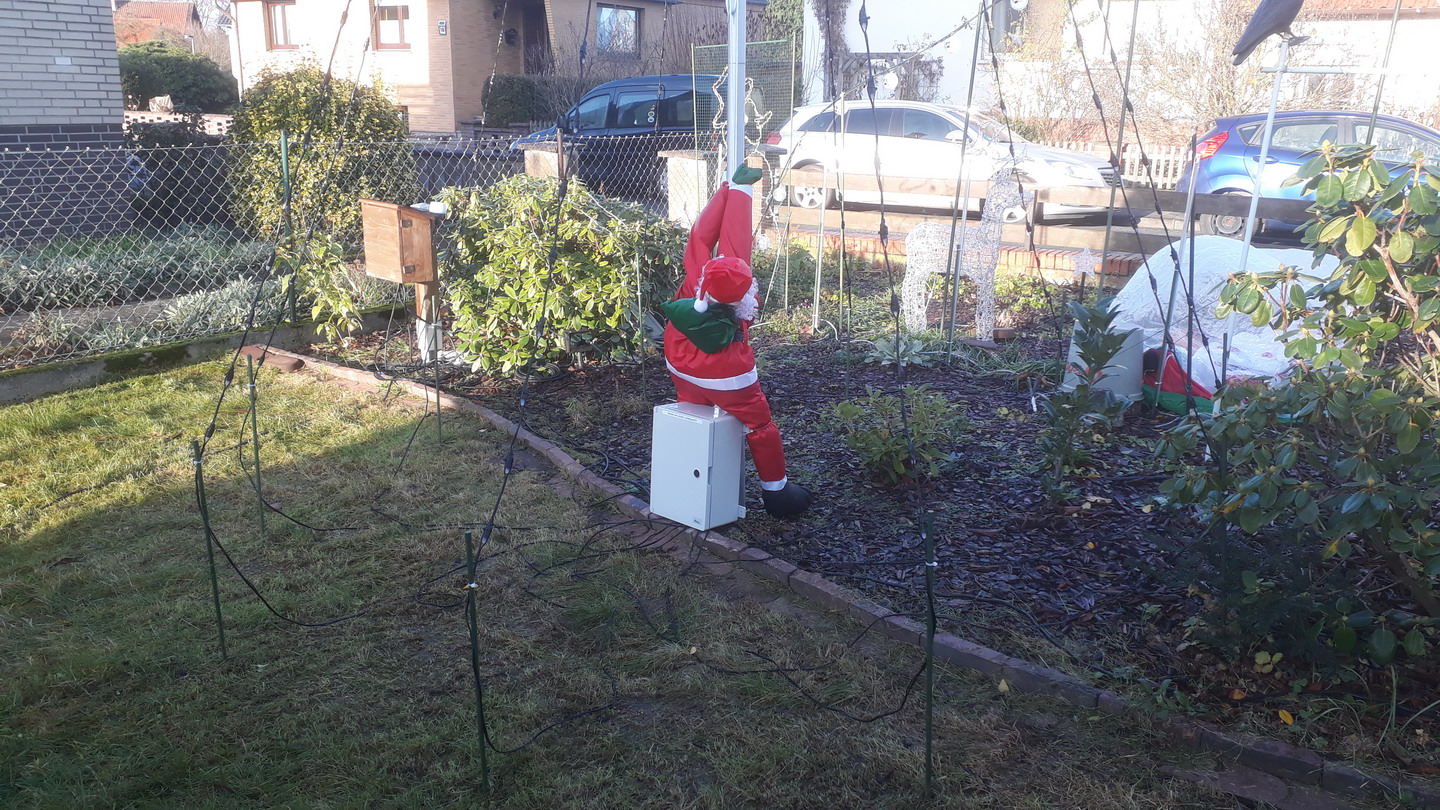

Die Kabel-Enden am Boden sind an Pflanz-
stäben fixiert. Die Kabel-Enden sind
gerade lang genug, dass sie zum Verteiler
reichen.
|

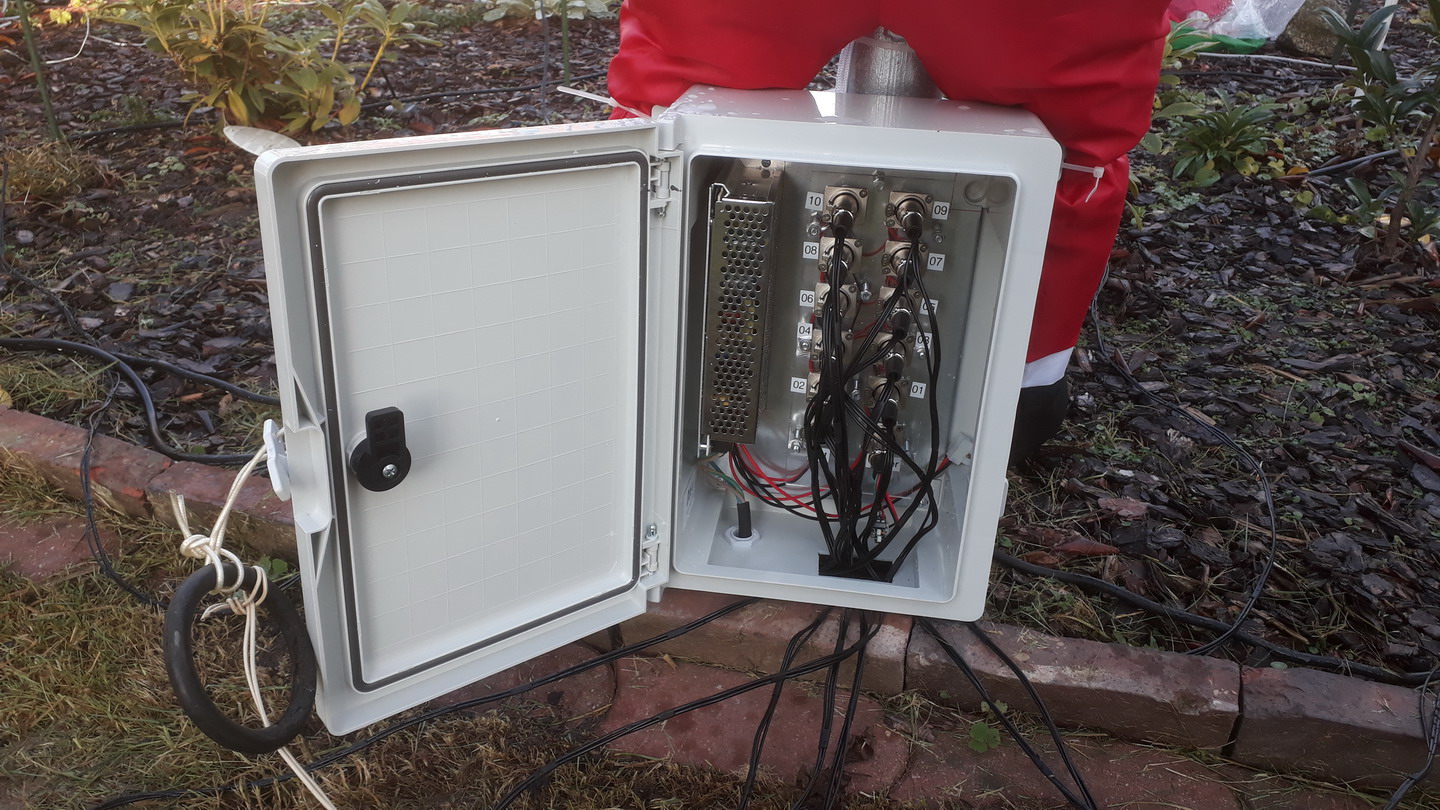

Ganz ohne Kabel geht es nicht. Hier der Ver-
teilerkasten mit Netzgerät. Alternativ hätte
ich einen Kabelbaum, ähnlich wie bei meinen
TropfröhrenV2, herstellen können. wichtig ist,
dass die einzelnen Stränge in der richtigen
Reihenfolge angesteckt werden, damit auch der
horizontal laufende Effekt richtig rüberkommt.
|
Hier der Glitzerbaum in seiner ganzen
Größe. Ganz oben ist nun auch meine
Weihnachtsglocke.
|
Hier endlich eine Demo des fertigen Glitzer-
baumes. Oben ist auch schön meine Weihnachts-
glocke zu sehen. Und die Schneemänner werfen
auch unermüdlich mit Schneebällen
|
|
Habe fertig
|
|
